طراحی سوله و نقشه سوله سبک خرپایی
در طراحی سوله و نقشه سوله سبک خرپایی موارد زیادی حائز اهمیت هست که در این مقاله قصد داریم در رابطه با این موارد و چالش های پیش رو صحبت کنیم. اما پیش از آن نیاز هست که بدانید فرق طراحی سوله و نقشه سوله سبک خرپایی با سازه های تیر ورقی در چیست؟
قدمت طراحی سوله به روش تیر ورقی بسیار زیادتر از سازه های خرپایی می باشد. در زمانی که نرم افزارهای مهندسی و محاسباتی وجود نداشتند طراحی سوله ها فقط در حالت تیر ورقی ( به صورت دستی ) امکان پذیر بود و عملا در این نوع طراحی هرچقدر دهانه سوله و ارتفاع سوله بزرگتر میبود، باید از فولاد بیشتر و ضخامت های بیشتر استفاده میشد اما با روی کار آمدن کامپیوتر و نرم افزار های محاسباتی در طراحی سوله ، روش ساخت تغییرات عمده ای کرد و روش خرپایی ابداع شد.
با این وجود طراحی سوله و نقشه سوله سبک خرپایی از سازه های تیر ورقی اهمیت بالاتر و درخواست بیشتری را به خود اختصاص داد.
طراحی سوله

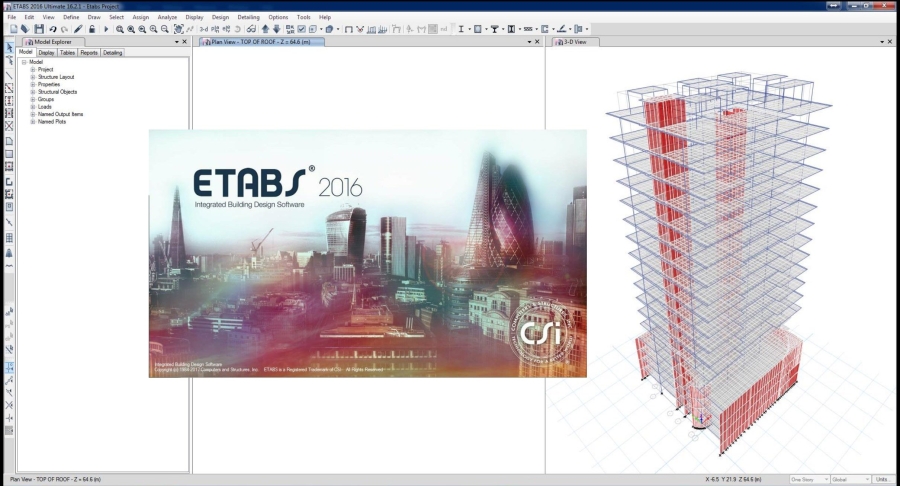

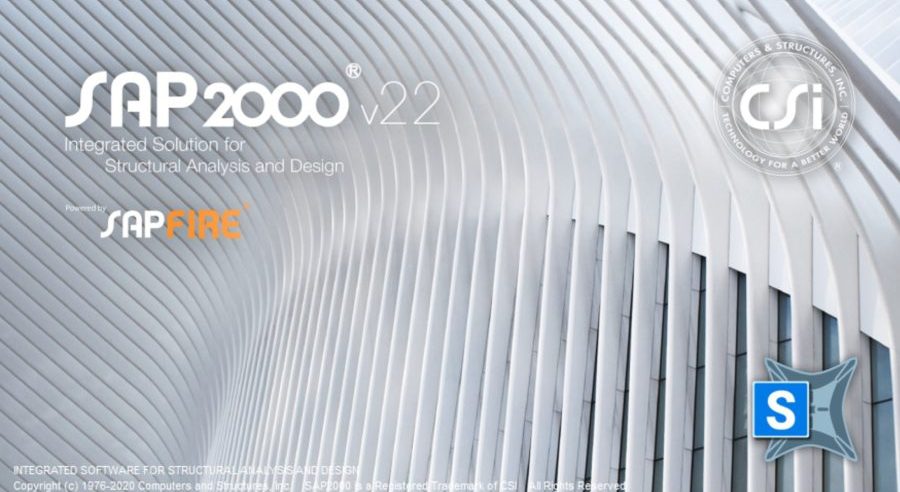

طراحی سوله با برنامه نرم افزار های متعددی مثل ETABS ،SAFE ، Pro، SAP2000، Tekla، Revit انجام میگردد اما بهترین نرم افزار برای طراحی سوله و نقشه سوله سبک خرپایی ETABS و SAP میباشد.
برای طراحی سوله شما در درجه اول باید ابعاد و اندازه های سوله درخواستی خود را مشخص کنید.
برای این مهم شما با توجه به ابعاد زمینی که در اختیار دارید و همچنین نوع کاربری سوله خود ، یاید ابعاد سوله از جمله عرض یا دهانه ، طول ، ارتفاع را مشخص کنید و سپس این ایعاد را در اختیار طراح خود قرار دهید.
البته چند نکته مهم دیگر هم هست که قبل از طراحی باید به آنها دقت کرد:
- ابعاد سوله : توضیحات آن را در بالا شرح دادیم.
- محل نصب سوله: خب در هر شهر شرایط آب و هوایی خواص خود را دارد و سوله باید با توجه به شرایط آن منطقه طراحی گردد.
مثال: در شهر هایی که رطوبت بسیار بالایی دارند ، ضخامت مقاطع استفاده شده در سازه باید بیشتر از مناطق خشک باشد. یا میزان بارش برف در آن منطقه ، زلزله، یا باد، بسیار در طراحی سوله تاثیر گذار هست. مثلا یک سازه ای که برای منطقه قم ساخته شده باشد را نمیتوان برای منطقه دماوند استفاده کرد، زیرا میزان بارش برف و باد منطقه دماوند بسیار بیشتر از قم میباشد و در این حالت سازه باید قویتر ساخته شود که این موضوع یعنی استفاده از فولاد بیشتر.
- وجود جرثقیل سقفی : اگر شما نیاز به جرثقیل سقفی دارید باید بدانید که این موضوع تاثیر قابل توجهی در طراحی سوله و نقشه سوله سبک خرپایی یا سوله تیرورقی دارد. زیرا وزن جرثقیل و بار آن مستقیم بر ستون های سوله اعمال میشود و به همین خاطر باید ستون ها قوی تر و محکم تر ساخته شوند.
- وجود طبقه: اگر در سازه های شما طبقه وجود دارد، این موضوع در طراحی سوله تاثیر گذار خواهد شد.
طراحی سوله برای سازه طبقه دار (ساخت سالن ورزشی دو طبقه در قم با دهانه 33 متر و طول 48 متر و ارتفاع طبقه اول 3 متر و طبقه دوم 7.5 متر )
- ستون های میانی: در طراحی سوله بسیار مهم هست که تعداد ستون های میانی در سازه مشخص شود.
مثال: فرض کنید که شما یک سوله با دهانه 40 متر نیاز دارید ، حال شما میتوانید این سوله را بدون ستون یا با ستون بسازید اما این نکته در طراحی سازه بسیار حائز اهمیت میباشد. زیرا اگر شما بدون ستون ایت سازه را بخواهید وزن آن به دلیل استفاده از فولاد بیشتر و قویتر بیشتر خواهد شد و در نتیجه قیمت آن نیز بالاتر خواهد رفت. برای اینکه این موضوع را بهتر درک کنید، در طراحی سوله و نقشه سوله سبک خرپایی با دهانه 40 متر بدون ستون میانی حدودا 33 کیلوگرم فولاد در هر متر مربع به کار میرود تا سازه استاندارد و درست ساخته شود، در صورتی که اگر یک ستون در وسط این سازه اضافه شود ( دو دهانه 20 متری به جای یک 40 متر بدون ستون ) وزن سازه از حدود 33 کیلوگرم به حدود 22 کیلوگرم در سازه خرپایی کاهش پیدا میکند.
البته جا دارد که این نکته را اضافه کنم که سازه های بدون ستون میانی دارای ارزش و جایگاه بسیار بالاتری نسبت به سوله هایی که ستون میانی دارند، هستند. و همچنین درست است که در مثال بالا وزن سازه حدود 10 کیلوگرم سبک تر میشود اما وجود یک ردیف ستون باعث میشود که شما یک ردیف فنداسیون هم برای آن ستونها استفاده کنید که همین موضوع اختلاف قیمت تمام شده یک سازه بدون ستون و با ستون را کم میکند.
طراحی سوله بدون ستون میانی برای آشیانه هواپیما
قیمت نقشه کشی سازه
نوبت رسید به قیمت نقشه کشی سازه سبک و سوله تیرورقی که اصولا از هر چه بگذریم از قیمت ها نمیشه گذشت…
اول از همه یک نکته بگم: قیمت طراحی سوله های سبک سبن به سازه های تیرورقی گرانتر است زیرا طراحی سوله خرپایی بسیار پیچیده تر از سازه های تیرورقی هست و هم تخصص بسیار بالاتری میخواهد و هم زمان بیشتری میطلبد.
اما یک خبر خوب برای شما:
نیاز نیست برای طراحی سوله خود پول خرج کنید
اشتباهی که همه کارفرمایان انجام میدهند این است که طراحی سازه خود را به دست دفاتر مهندسی میسپارند تا آنها برای نیاز آنها نقشه بزنند و بعد نقشه را به سوله ساز میدهند برای اجرا. این کار اشتباهی است…!!
چرا اشتباه؟ به چند دلیل:
- شما برای اینکه طراحی سوله خود را به کسی بسپارید باید هزینه کنید و مبلغی را بابت نقشه به نقشه کش بدهید، در صورتی که اصلا نیاز به این کار نیست و شما با هر سوله سازی که بخواهید کار کنید، همان شرکت سوله ساز باید طراحی سوله و نقشه سوله سبک خرپایی یا تیر وزقی شما را به صورت رایگان در اختیار شما قرار دهد.
- وقتی که شما نقشه را به دفاتر مهندسی میسپارید ، نمیدانید که این سازه بر چه اساس طراحی شده و میزان فولاد مصرفی که با آن این نقشه را کشیده و طراحی کرده اند چقدر است! اما وقتی استعلام های خود را فقط با ابعاد سازه و بدون داشتن طراحی نقشه سوله از سوله ساز بخواهید ، آن سوله ساز قیمت و وزنی را به شما ارائه میدهد که اگر مورد پسند شما باشد به صورت رایگان آن را طراحی میکند.
- موضوع بعدی اینکه بهتر است که طرف حساب شما از نظر طراحی نقشخ و اجرا و ساخت یک شرکت باشد ، زیرا در صورتی که نقشه از یک شرکت و ساخت از یک شرکت دیگر باشد ، باعث میشود که در صورت ایرادات احتمالی ، این دو شرکت تقصیر را گردن یکدیگر بیندازند.
طراحی نقشه سوله
اگر برای طراحی نقشه سوله خود به موارد بالا توجه نشان دهید بسیار موفق خواهید بود.
حال ممکن است بعضی موارد را من از قلم انداخته باشم یا هنوز سوالی در ذهن شما وجود داشته باشد، پس لطفا سوالات خود را در قسمت کامنت برای ما بگذارید تا خیلی سریع پاسخ شما را در همین بخش به شما بگوییم.
یادتان باشد که طراحی نقشه سوله اولین گام و مهمترین بخش در سفارش یک سوله میباشد.
اگر هنوز از اینکه چه نوع سوله ای برای شما بهتر است، مطمئن نیستید پیشنهاد میکنم حتما مقاله انواع سوله را بخوانید.
مقاله ی اصلی ساخت سوله : ساخت سوله
