طراحی سوله
طراحی سوله یکی از مهم‌ترین مراحل پیش از ساخت این سازه‌های فولادی است؛ زیرا شکل و ابعاد سازه، نوع قاب، کاربری ساختمان و بارهایی که در طول بهره‌برداری به آن وارد می‌شوند، همگی باید از ابتدا در طراحی مورد توجه قرار گیرند. سوله‌ها را می‌توان با سیستم‌های سازه‌ای مختلفی طراحی کرد که مهم‌ترین آن‌ها شامل موارد زیر هستند:

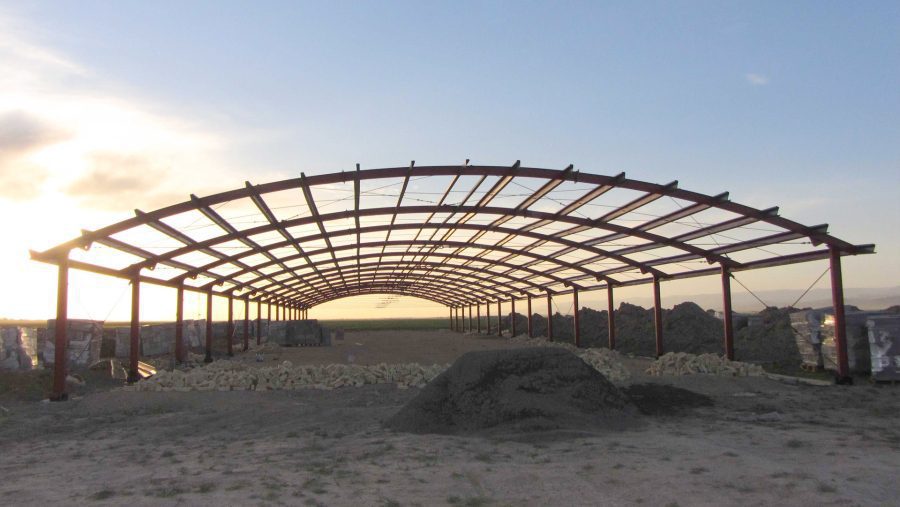

- سقف‌های قوس‌دار
- سازه‌های دارای سقف پشتیبانی‌شده با کابل
- سیستم‌های تیر و ستون
- قاب‌های صلب
در این سیستم‌ها، پوشش خارجی روی اعضای سازه‌ای قرار می‌گیرد و شکل سقف نیز متناسب با سیستم انتخاب‌شده و شرایط پروژه تعیین می‌شود. سقف سوله می‌تواند بسته به نوع سازه به شکل شیب‌دار یا در شرایط خاص به شکل تخت طراحی شود؛ در سوله‌های قوس‌دار نیز هندسه سقف تابع فرم قوسی سازه خواهد بود.
در قاب‌های صلب، اتصال خمشی میان ستون و رفتر باعث می‌شود این اعضا به‌صورت یک سیستم یکپارچه در برابر نیروها عمل کنند. به همین دلیل، قاب صلب در بسیاری از سوله‌های صنعتی عملکرد مناسبی در برابر بارهای وارد بر سازه دارد و می‌تواند نیاز به برخی مهاربندی‌های سقفی را کاهش دهد.
از نظر سیستم قاب، سوله‌ها را می‌توان به دو گروه اصلی قاب پرتال و قاب خرپایی تقسیم کرد. انتخاب میان این دو سیستم به مشخصات و نیازهای پروژه بستگی دارد.
طراحی نقشه سوله با قاب پرتال
در قاب‌های پرتال، ستون‌ها و رفترهای سقف اعضای اصلی قاب را تشکیل می‌دهند. این اعضا معمولاً از مقاطع فولادی مناسب با ابعاد و ظرفیت مورد نیاز پروژه انتخاب می‌شوند و در سازه‌های کوچک‌تر نیز می‌توان با توجه به شرایط، مقاطع سردنوردشده را مورد بررسی قرار داد.
در طراحی نقشه سوله، قاب‌های پرتال می‌توانند در دهانه‌ها و ابعاد مختلف طراحی شوند. شکل سقف نیز بر اساس عواملی مانند دهانه، ارتفاع، کاربری، شرایط اقلیمی و بارهای وارد بر ساختمان تعیین می‌شود.
برای تأمین پایداری و انتقال نیرو در راستای طولی سوله، از اجزایی مانند پرلین‌ها، ریل‌های جانبی، پوشش سقف و دیوار و سیستم‌های مهاربندی استفاده می‌شود. در بخش‌هایی از سازه که برای انتقال نیروهای طولی به دیوارهای انتهایی نیاز است، مهاربندی مناسب پیش‌بینی می‌شود.
در برخی شرایط، پوسته فلزی ساختمان نیز می‌تواند در تأمین پایداری سازه نقش داشته باشد؛ با این حال استفاده از آن به‌عنوان بخشی از سیستم مهاربندی باید با توجه به شرایط پروژه و محاسبات سازه‌ای بررسی و تأیید شود.
همچنین ممکن است در بعضی پروژه‌ها برای ستون‌ها، رفترها یا اتصالات، محدودیت‌های اجرایی و محلی وجود داشته باشد. در این موارد، جزئیات اتصال و سازگاری اجزای سقف با سیستم سازه‌ای باید در مرحله طراحی بررسی شود.
طراحی سوله با قاب خرپایی
در سیستم‌های خرپایی، اعضای بالایی و پایینی خرپا همراه با اعضای داخلی آن، سیستم باربر سقف را تشکیل می‌دهند و این خرپا به ستون‌های تکیه‌گاهی متصل می‌شود. استفاده از خرپا در برخی پروژه‌ها می‌تواند برای ایجاد دهانه‌های بزرگ و تأمین فضای باز مورد نیاز مناسب باشد.
برخی فعالیت‌های صنعتی به فضای وسیعی بدون ستون‌های میانی نیاز دارند. در چنین پروژه‌هایی، طراحی سوله باید به‌گونه‌ای انجام شود که ضمن تأمین فضای مورد نیاز، ظرفیت کافی برای تحمل بارهای سازه‌ای و تجهیزات نیز وجود داشته باشد.
به همین دلیل، طراحی سوله‌های صنعتی فقط به انتخاب شکل ظاهری ساختمان محدود نمی‌شود و مواردی مانند عملکرد سازه، ایمنی، فضای مورد نیاز، نحوه بهره‌برداری و نیازهای فعلی و آینده کارفرما نیز باید در نظر گرفته شوند.
الزامات و ملاحظات طراحی سوله
الزامات طراحی سوله با توجه به نوع ساختمان، کاربری، ابعاد، محل احداث و شرایط بهره‌برداری مشخص می‌شوند. پیش از نهایی کردن طرح، موارد زیر باید مورد توجه قرار گیرند:
- سازه از نظر ظاهری با کاربری ساختمان تناسب داشته باشد.
- ایمنی و مقاومت کافی در برابر بارهای پیش‌بینی‌شده تأمین شود.
- اجرای سازه از نظر زمان و روش ساخت امکان‌پذیر باشد.
- ساختمان برای نیازهای فعلی و تغییرات احتمالی آینده انعطاف مناسبی داشته باشد.
- دوام سازه و اجزای آن متناسب با شرایط پروژه باشد.
- ساختمان در برابر شرایط محیطی محل احداث عملکرد مناسبی داشته باشد.
این موارد تنها بخشی از ملاحظات طراحی یک واحد صنعتی هستند و بسته به نوع کاربری سوله و شرایط پروژه می‌توانند تغییر کنند.
نوع قاب سوله
انتخاب نوع قاب سوله مستقیماً به شرایط پروژه وابسته است. عواملی مانند کاربری ساختمان، دهانه، ارتفاع، بارگذاری و نیاز به تجهیزات خاص، در انتخاب سیستم قاب نقش دارند.
در بسیاری از سوله‌های صنعتی یک‌طبقه، قاب‌های پرتال فولادی استفاده می‌شوند؛ زیرا این سیستم می‌تواند فضای مورد نیاز ساختمان را با یک سیستم سازه‌ای مناسب ترکیب کند.
قاب‌های پرتال نیز بسته به نیاز پروژه در پیکربندی‌های مختلف طراحی می‌شوند، از جمله:
- قاب پرتال جفت‌شیبدار
- قاب پرتال دارای جرثقیل
- قاب پرتال دو دهانه
- قاب پرتال قوسی
- قاب پرتال با دفتر اداری خارجی
- قاب پرتال با دفتر اداری داخلی
بنابراین انتخاب نوع قاب باید بر اساس مشخصات واقعی پروژه انجام شود و نمی‌توان یک پیکربندی مشخص را برای تمام سوله‌ها مناسب دانست.
طراحی سوله و بارهای وارد بر سازه
یکی از بخش‌های اساسی در طراحی سوله، تعیین بارهایی است که سازه در زمان ساخت و بهره‌برداری با آن‌ها مواجه خواهد شد. این بارها می‌توانند ثابت، متغیر یا ناشی از اثرات دینامیکی باشند.
مهم‌ترین بارهایی که در طراحی سوله مورد بررسی قرار می‌گیرند عبارت‌اند از:
- بار مرده
- بار زنده
- بار برف
- بار باد
- بار زلزله
- بارهای حرارتی
- بارهای ناشی از ماشین‌آلات
- بارهای ناشی از جرثقیل
بار مرده
بار مرده به وزن دائمی اجزای سازه و بخش‌هایی گفته می‌شود که به‌صورت ثابت در ساختمان قرار دارند. وزن اعضای سازه‌ای، پوشش‌ها و سایر اجزای ثابت ساختمان در محاسبات بار مرده مورد توجه قرار می‌گیرند.
بخش‌هایی مانند پارتیشن‌ها، سقف، پوشش دیوارها، سقف کاذب، تجهیزات سوله، کانال‌های کابل و سایر اجزای ثابت نیز می‌توانند در محاسبه بارهای دائمی ساختمان لحاظ شوند.
در زمان ساخت نیز ممکن است مصالح، تجهیزات یا ماشین‌آلات به‌صورت موقت روی سازه قرار گیرند که در صورت تأثیرگذاری بر شرایط طراحی باید مورد بررسی قرار گیرند.
بار زنده
بار زنده برخلاف بار مرده ثابت نیست و با نحوه استفاده از ساختمان تغییر می‌کند. حضور افراد، تجهیزات، وسایل نقلیه، مواد و فعالیت‌های انجام‌شده در سوله می‌توانند باعث ایجاد این نوع بار شوند.
بار زنده ممکن است به‌صورت یکنواخت یا متمرکز بر کف، سقف و سایر قسمت‌های ساختمان اعمال شود. در طراحی نقشه سوله، مقدار این بار با توجه به کاربری و شرایط بهره‌برداری تعیین می‌شود.
جرثقیل سقفی سوله در طراحی
اگر سوله برای فعالیت‌های صنعتی و جابه‌جایی بار در نظر گرفته شود، جرثقیل سقفی سوله باید از مراحل اولیه طراحی مورد توجه قرار گیرد. ظرفیت باربرداری و وزن جرثقیل، دهانه، مسیر حرکت و نحوه عملکرد آن می‌توانند بر بارهای وارد بر ستون‌ها، تیرهای حمال و سایر اعضای سازه اثر بگذارند.
به همین دلیل، مشخصات جرثقیل باید پیش از نهایی شدن طراحی سازه مشخص شود تا سازه برای بارهای قائم و افقی ناشی از عملکرد آن آماده باشد. برای آشنایی بیشتر با این تجهیزات می‌توانید جرثقیل سقفی سوله را مطالعه کنید.
بار جرثقیل
در سوله‌هایی که جرثقیل نصب می‌شود، بار ناشی از آن یکی از عوامل مهم در طراحی سازه است. جرثقیل برای جابه‌جایی بار در مسیر مشخص حرکت می‌کند و نیروهای ایجادشده از عملکرد آن به سازه منتقل می‌شوند.
سیستم جرثقیل می‌تواند شامل بخش‌هایی مانند قلاب، چرخ‌ها، پل جرثقیل، تیرهای حمال، موتور و سایر اجزای مرتبط باشد.
تعیین بارهای ناشی از جرثقیل به پارامترهایی مانند موارد زیر بستگی دارد:
- ظرفیت باربرداری جرثقیل
- وزن خود جرثقیل
- سرعت حرکت
- مشخصات و نوع جرثقیل
- مشخصات تیرهای حمال
- شرایط بهره‌برداری
بارهای ناشی از عملکرد جرثقیل را می‌توان از نظر جهت اثر به بارهای افقی و عمودی تقسیم کرد.
بار افقی جرثقیل
بارهای افقی جرثقیل می‌توانند در اثر شتاب‌گیری، کاهش سرعت، ترمز و حرکت ارابه ایجاد شوند. همچنین در شرایطی ممکن است نیروهای جانبی ناشی از انحراف یا ضربه نیز به سیستم جرثقیل و سازه منتقل شوند.
مهم‌ترین مواردی که در طراحی باید مورد توجه قرار گیرند عبارت‌اند از:
- شتاب و کاهش سرعت ارابه در امتداد پل جرثقیل
- شتاب و کاهش سرعت جرثقیل در امتداد تیرهای حمال
- نیروهای ناشی از انحراف جرثقیل
- نیروهای ضربه‌گیر ارابه
- نیروهای ضربه‌گیر حرکت جرثقیل
میزان اثرگذاری این نیروها به نوع جرثقیل و شرایط بهره‌برداری آن بستگی دارد.
بار عمودی جرثقیل
بار عمودی جرثقیل شامل وزن خود تجهیزات و بار بالابری است که از طریق چرخ‌های جرثقیل به تیرهای حمال منتقل می‌شود. بنابراین موقعیت جرثقیل و ارابه در تعیین حالت‌های بحرانی بارگذاری اهمیت دارد.
علاوه بر بارهای قائم، اثرات دینامیکی ناشی از حرکت و جابه‌جایی بار نیز باید متناسب با نوع جرثقیل و شرایط طراحی بررسی شوند.
نیروی ناشی از کجی جرثقیل
در صورت انحراف جرثقیل از مسیر حرکت، ممکن است نیروهایی در جهت طولی یا عرضی ایجاد شوند. این نیروها می‌توانند در اثر تماس اجزای هدایت‌کننده با کناره مسیر یا شرایط نامناسب حرکت ایجاد شوند.
در چنین شرایطی، نیروهای جانبی وارد بر ریل و تیرهای حمال افزایش پیدا می‌کنند و اثر آن‌ها باید در طراحی سیستم سازه‌ای مربوط به جرثقیل بررسی شود.
سایر بارهای مرتبط با جرثقیل
علاوه بر بارهای قائم و افقی، در طراحی سازه مجهز به جرثقیل ممکن است موارد دیگری نیز مورد بررسی قرار گیرند، از جمله:
- بار آزمون دینامیکی
- بار آزمون استاتیکی
- اثر باد در شرایط مربوط
- نیروهای تصادفی
- نیروهای ناشی از کج‌شدگی یا خرابی مکانیکی
نوع و میزان اثرگذاری این بارها به مشخصات جرثقیل و شرایط پروژه بستگی دارد.
بارگذاری جرثقیل‌های چندگانه
در برخی سوله‌های صنعتی بیش از یک جرثقیل نصب می‌شود. در این حالت، مسیر حرکت، موقعیت جرثقیل‌ها و نحوه انتقال بار به سازه باید در طراحی مورد توجه قرار گیرد.
به‌ویژه موارد زیر در تعیین شرایط بارگذاری اهمیت دارند:
- سازه‌های تکیه‌گاهی
- مسیر حرکت جرثقیل
- موقعیت جرثقیل‌ها
- ترکیب بارهای ایجادشده
جمع‌بندی
طراحی سوله باید متناسب با کاربری، ابعاد، سیستم سازه‌ای و شرایط محل احداث انجام شود. انتخاب نوع قاب، طراحی نقشه و بررسی بارهایی مانند بار مرده، زنده، باد، برف، زلزله و جرثقیل، از بخش‌های مهم این فرآیند هستند.
در سوله‌هایی که تجهیزات خاصی مانند جرثقیل سقفی دارند، مشخصات این تجهیزات نیز باید از ابتدای طراحی مشخص باشد تا سازه متناسب با شرایط واقعی بهره‌برداری طراحی شود.
