ابعاد استاندارد سوله چیست؟ بررسی دهانه، ارتفاع و طول
ابعاد استاندارد سوله پیش از طراحی و ساخت باید بر اساس نیاز واقعی پروژه تعیین شود. برخلاف تصور رایج، سوله یک ابعاد ثابت و عمومی ندارد و دهانه، طول، ارتفاع، فاصله قابها و شیب سقف به عواملی مانند کاربری، تجهیزات، جرثقیل سقفی، شرایط اقلیمی و الزامات سازهای وابستهاند.
دو سوله با مساحت یکسان میتوانند به دلیل تفاوت در دهانه، ارتفاع و کاربری، طراحی سازهای و هزینه ساخت متفاوتی داشته باشند. بنابراین تعیین ابعاد فقط بر اساس مساحت زمین یا نمونههای مشابه، روش دقیقی نیست.
در ادامه، مهمترین ابعاد سوله و عوامل مؤثر بر انتخاب آنها را بررسی میکنیم؛ با تمرکز بر سولههای صنعتی بالای ۱۰۰۰ مترمربع و دهانههای بیش از ۲۰ متر.

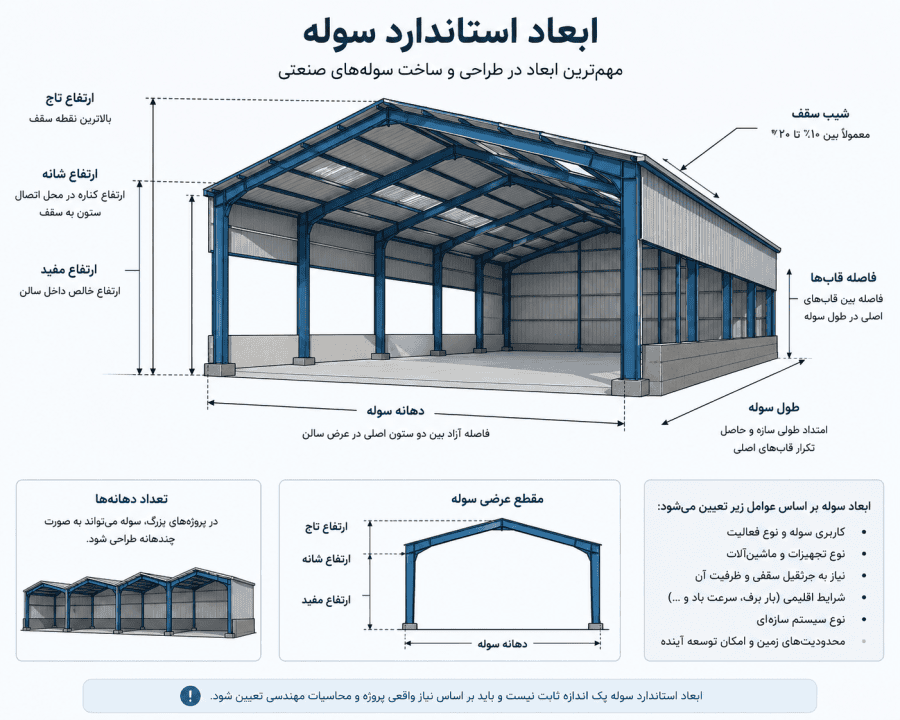

ابعاد استاندارد سوله شامل چه بخشهایی است؟
ابعاد اصلی سوله شامل این موارد است:
- دهانه: فاصله آزاد بین ستونهای اصلی در عرض سالن.
- طول: امتداد طولی سوله و حاصل تکرار قابهای اصلی.
- ارتفاع: ارتفاع موردنیاز برای بهرهبرداری، تجهیزات و ماشینآلات.
- ارتفاع شانه: تراز اتصال ستون به رفتر یا سقف.
- ارتفاع تاج: بالاترین تراز سقف.
- فاصله قابها: فاصله بین قابهای اصلی در طول سوله که بر طراحی اعضا و وزن فولاد اثر دارد.
- شیب سقف: پارامتر مؤثر در هندسه سقف و ارتفاع تاج.
- تعداد دهانه: تعداد فضاهای سازهای در عرض سوله که در سالنهای بزرگ میتواند بهصورت چنددهانه طراحی شود.
بنابراین نمیتوان برای همه پروژهها ابعادی مانند «۲۰×۵۰ متر» را استاندارد دانست. ابعاد نهایی باید از نیاز عملکردی پروژه و طراحی سازهای به دست آید.
برای خواندن مقاله و به دست آوردن اطلاعات دقیق درباره ساخت سوله به مقاله لینک آن مراجعه کنید.
دهانه استاندارد سوله چند متر است؟
دهانه سوله فاصله آزاد بین دو ستون اصلی در عرض سالن است و مقدار آن عدد ثابتی ندارد. کاربری، بارگذاری، ارتفاع، تجهیزات، سیستم سازهای و جرثقیل سقفی از عوامل اصلی تعیینکننده دهانه هستند.
در سولههای صنعتی، دهانههای بیش از ۲۰ متر امکان ایجاد فضای بدون ستون میانی را فراهم میکنند؛ اما افزایش دهانه معمولاً بر وزن اسکلت، ابعاد اعضا، تغییرشکلها و هزینه ساخت اثر میگذارد.
بنابراین معیار انتخاب، بزرگترین دهانه ممکن نیست؛ بلکه دهانه بهینه برای نیاز پروژه است.
دهانه ۲۰ تا ۲۵ متر
این بازه برای بسیاری از سالنهای صنعتی و انبارها قابل استفاده است. در صورت نبود ستون میانی، فضای یکپارچه مناسبی برای ماشینآلات و فرآیند تولید ایجاد میشود.
دهانه ۲۵ تا ۳۰ متر
با افزایش دهانه، اثر بارگذاری، ارتفاع، شرایط اقلیمی و نوع پوشش بر طراحی سازه بیشتر میشود. این بازه برای سالنهای تولید و انبارهای بزرگ میتواند مناسب باشد.
دهانه ۳۰ تا ۴۰ متر
این دهانهها نیازمند کنترل دقیقتر وزن سازه، تغییرشکل، بارهای ثقلی و جانبی و طراحی اتصالات هستند. افزایش دهانه باید با تحلیل اقتصادی و سازهای همراه باشد.
دهانههای بیشتر از ۴۰ متر
در دهانههای بزرگ، انتخاب سیستم سازهای اهمیت بیشتری پیدا میکند و کاربری، ارتفاع، بارگذاری، شرایط محل و تجهیزات باید همزمان بررسی شوند. بنابراین حداکثر دهانه سوله یک عدد ثابت نیست و به سیستم سازهای و طراحی مهندسی وابسته است.
نکته مهم درباره انتخاب دهانه سوله
عرض بیشتر زمین الزاماً به معنی اجرای یک دهانه بزرگ نیست. در برخی پروژهها چنددهانه بودن از نظر سازهای و اقتصادی مناسبتر است؛ در حالی که برای سالنهای نیازمند فضای کاملاً آزاد، دهانه بزرگ میتواند مزیت عملکردی داشته باشد.
دهانه مناسب، دهانهای است که نیاز عملکردی پروژه را با کمترین پیچیدگی و هزینه منطقی سازه تأمین کند.
ارتفاع استاندارد سوله چقدر است؟
ارتفاع سوله یکی از مهمترین پارامترها در تعیین ابعاد و طراحی سازه است و نمیتوان برای تمام سولهها یک ارتفاع ثابت را بهعنوان استاندارد در نظر گرفت. ارتفاع مناسب باید بر اساس نوع کاربری، ارتفاع ماشینآلات، نحوه بهرهبرداری از فضای داخلی، نوع پوشش سقف، نیاز به جرثقیل سقفی و شرایط طراحی سازه تعیین شود.
در پروژههای صنعتی، ارتفاع سوله باید به گونهای انتخاب شود که علاوه بر تأمین فضای موردنیاز برای فعالیت و تجهیزات، امکان نصب، تعمیر و جابهجایی ماشینآلات را نیز فراهم کند. برای همین، قبل از تعیین ارتفاع سازه باید مشخص شود که داخل سالن چه تجهیزاتی قرار میگیرند و چه مقدار ارتفاع مفید موردنیاز است.
یک نکته مهم این است که ارتفاع سوله را نباید فقط بر اساس ارتفاع ستونها تعیین کرد؛ زیرا ارتفاع مفید داخل سالن، ارتفاع شانه و ارتفاع تاج سوله مفاهیم متفاوتی هستند و هرکدام در طراحی نقش جداگانهای دارند.
در ادامه تفاوت این ارتفاعها و عوامل مؤثر بر انتخاب ارتفاع مناسب سوله را بررسی میکنیم.
ارتفاع مفید سوله چیست؟
ارتفاع مفید سوله، فاصله کف تمامشده تا پایینترین مانع مؤثر در فضای داخلی است؛ بنابراین با ارتفاع ستون یا ارتفاع تاج یکسان نیست.
این ارتفاع باید بر اساس ارتفاع ماشینآلات، تجهیزات، قفسهها، فرآیند تولید و در صورت وجود جرثقیل سقفی، تراز حرکت جرثقیل و بار تعیین شود.
ارتفاع بیشتر از نیاز، لزوماً مزیت نیست و میتواند حجم سازه، پوشش و هزینه ساخت را افزایش دهد. بنابراین ارتفاع مفید باید از نیاز
ارتفاع سوله با جرثقیل سقفی
در سوله مجهز به جرثقیل سقفی، ارتفاع سازه باید بر اساس ارتفاع مفید موردنیاز، ابعاد جرثقیل، ارتفاع بالابری قلاب و فضای ایمنی بالای بار تعیین شود.
بنابراین ارتفاع جرثقیل را نمیتوان جدا از ابعاد سوله مشخص کرد و مشخصات جرثقیل باید از ابتدای طراحی سازه در نظر گرفته شود. انتخاب ارتفاع بیش از نیاز نیز میتواند وزن سازه و هزینه ساخت را افزایش دهد.
فاصله استاندارد قابهای سوله چقدر است؟
فاصلهی استاندارد قاب های سوله هتر از برای بهترین بازدهی در طراحی مضربی از 6 باشد که معمولا همان شش متر است اما ما نمونن کاری را در شهر مهریز در استان یزد در سال 1401 برای یک شرکت فولاد طراحی کرده ایم که فاصله ی هر قاب آن از هم 24 متر بود.
ابعاد سوله بر اساس نوع کاربری چگونه تعیین میشود؟
ابعاد سوله باید متناسب با نوع بهرهبرداری و نیازهای عملیاتی پروژه تعیین شود. عواملی مانند نوع ماشینآلات، ارتفاع تجهیزات، فضای موردنیاز برای جابهجایی، جرثقیل سقفی، ظرفیت انبارش و امکان توسعه آینده مستقیماً بر ابعاد سوله اثر میگذارند.
برای مثال، ابعاد یک سوله تولیدی با سوله انبار یا سالن مجهز به جرثقیل سقفی یکسان نیست. در سولههای صنعتی بزرگ نیز علاوه بر مساحت، دهانه، ارتفاع مفید، طول و تعداد دهانهها باید همزمان بررسی شوند.
بنابراین ابتدا نیازهای بهرهبرداری مشخص میشود و سپس ابعاد بهینه در فرآیند طراحی سازه تعیین میگردد.
برای خواندن مقاله در مورد ساخت سوله گاوداری و پوشش سقف مناسب گاوداری روی لینک آن کلیک کنید.
قبل از تعیین ابعاد سوله چه اطلاعاتی لازم است؟
پیش از تعیین ابعاد سوله باید اطلاعات اصلی پروژه مشخص شود؛ چون ابعاد سازه مستقیماً به نیازهای بهرهبرداری و شرایط طراحی وابسته است.
مهمترین اطلاعات عبارتاند از:
- کاربری سوله و نوع فعالیت
- طول و عرض زمین و محدودیتهای جانمایی
- مساحت موردنیاز و امکان توسعه آینده
- نوع و ابعاد ماشینآلات و تجهیزات
- ارتفاع مفید موردنیاز
- نیاز به جرثقیل سقفی و ظرفیت آن
- محل احداث و شرایط بارگذاری مانند باد و برف
- نوع پوشش سقف و دیوارهها
- تعداد دهانهها و نیاز به فضای بدون ستون
پس از مشخص شدن این اطلاعات، دهانه، طول، ارتفاع و سایر ابعاد سوله در فرآیند طراحی سازه تعیین میشوند.
