جرثقیل سقفی سوله چیست؟ کاربردها، مزایا و نحوه عملکرد

• جرثقیل سقفی سوله چیست؟
• چه کاربردی دارد؟
• چگونه کار می‌کند؟

جرثقیل سقفی سوله یکی از مهم‌ترین تجهیزات جابه‌جایی بار در محیط‌های صنعتی است که روی سازه سوله نصب می‌شود و امکان حمل بارهای سنگین را با سرعت، دقت و ایمنی بالا فراهم می‌کند. این سیستم معمولاً از یک پل یا دو پل فلزی، بالابر، کالسکه و ریل‌های حرکتی تشکیل شده و با حرکت در طول سوله، بار را بدون اشغال فضای کف جابه‌جا می‌کند. به همین دلیل در کارخانه‌ها، کارگاه‌های تولیدی، انبارهای صنعتی و مراکز لجستیکی کاربرد گسترده‌ای دارد.

جرثقیل سقفی برای انجام عملیات مختلفی مانند بارگیری و تخلیه کامیون‌ها، انتقال مواد اولیه، جابه‌جایی قطعات در خطوط تولید، حمل تجهیزات سنگین، انتقال قالب‌ها و جابه‌جایی کالا در انبارها مورد استفاده قرار می‌گیرد. استفاده از جرثقیل سقفی سوله علاوه بر افزایش سرعت جابه‌جایی بار، موجب کاهش نیروی انسانی، افزایش ایمنی محیط کار و بهینه‌سازی فرآیندهای تولید می‌شود.

انتخاب جرثقیل سقفی مناسب تنها به ظرفیت بار محدود نمی‌شود؛ عواملی مانند دهانه سوله، ارتفاع بالابری، نوع کاربری، کلاس کاری و شرایط بهره‌برداری نیز در طراحی و ساخت آن نقش مهمی دارند. به همین دلیل در نوین سوله، هر جرثقیل سقفی سوله متناسب با نیاز پروژه طراحی و ساخته می‌شود تا علاوه بر عملکرد مطمئن، بیشترین راندمان و طول عمر را برای کارفرما فراهم کند.

طراحی سوله برای نصب جرثقیل سقفی

طراحی سوله‌ای که قرار است به جرثقیل سقفی سوله مجهز شود، با یک سوله معمولی تفاوت‌های مهمی دارد. از آنجا که وزن جرثقیل و بارهای در حال جابه‌جایی به سازه منتقل می‌شود، تمامی اجزای سوله باید از ابتدا بر اساس ظرفیت جرثقیل، دهانه، ارتفاع بالابری و نوع کاربری پروژه محاسبه و طراحی شوند. در صورتی که این موارد در مرحله طراحی نادیده گرفته شوند، ممکن است در آینده امکان نصب جرثقیل وجود نداشته باشد یا هزینه‌های سنگینی برای تقویت سازه به کارفرما تحمیل شود.

در طراحی جرثقیل سقفی سوله، عواملی مانند مقاومت ستون‌ها، تیرهای حمال (Runway Beam)، ریل‌های حرکتی، فونداسیون و بارهای دینامیکی ناشی از حرکت جرثقیل اهمیت زیادی دارند. همچنین انتخاب ظرفیت مناسب جرثقیل باید متناسب با نوع فعالیت مجموعه انجام شود تا علاوه بر حفظ ایمنی، عملکرد سیستم در بلندمدت دچار مشکل نشود.

در نوین سوله، طراحی سازه و ساخت جرثقیل سقفی سوله به‌صورت هماهنگ انجام می‌شود. این موضوع باعث می‌شود جرثقیل بدون نیاز به تغییرات اساسی روی سازه نصب شود و مجموعه از نظر ایمنی، دوام و بهره‌وری در بهترین شرایط قرار گیرد.



کاربردهای جرثقیل سقفی

• صنایع تولیدی: جرثقیل سقفی در بسیاری از صنایع تولیدی مانند خودروسازی، فولادسازی، ماشین‌سازی و … کاربرد فراوانی دارد. این جرثقیل‌ها برای انتقال مواد اولیه، قطعات نیمه‌ساخته و محصولات نهایی به کار گرفته می‌شوند.
• انبارداری و لجستیک: در انبارهای بزرگ و مراکز لجستیکی، جرثقیل‌های سقفی برای حمل و نقل کالاها، چیدمان و باراندازی بسیار مفید هستند. این جرثقیل‌ها به راحتی می‌توانند بارهای سنگین را در فضاهای بزرگ جابه‌جا کنند.
•  ساخت و ساز: در صنعت ساختمان‌سازی و عمرانی، جرثقیل‌های سقفی برای حمل و نقل مصالح ساختمانی و قطعات پیش‌ساخته به کار گرفته می‌شوند. این جرثقیل‌ها می‌توانند در طبقات بالای ساختمان‌ها نیز استفاده شوند.
• تعمیرات و نگهداری: در صنایع مختلف، جرثقیل‌های سقفی برای تعمیر و نگهداری تجهیزات و ماشین‌آلات بزرگ کاربرد دارند. این جرثقیل‌ها امکان دسترسی آسان به قطعات بالا را فراهم می‌کنند.
•  صنایع نفت و گاز: در پالایشگاه‌ها و پتروشیمی‌ها، جرثقیل‌های سقفی برای جابه‌جایی تجهیزات سنگین و بزرگ مورد استفاده قرار می‌گیرند. این جرثقیل‌ها نقش بسیار مهمی در نگهداری و تعمیرات این صنایع ایفا می‌کنند.
• در مجموع، جرثقیل‌های سقفی به دلیل قابلیت‌های منحصربه‌فرد خود در جابه‌جایی بارهای سنگین در فضاهای گسترده، کاربرد فراوانی در صنایع مختلف دارند و نقش مهمی در افزایش بهره‌وری و کاهش هزینه‌های عملیاتی ایفا می‌کنند.

به طور خلاصه، جرثقیل‌های سقفی در محیط‌های صنعتی و سوله‌ها برای جابجایی بارهای سنگین و ماشین‌آلات مورد استفاده قرار می‌گیرند. از جرثقیل‌های سقفی برای بارگیری و تخلیه کامیون‌ها، جابجایی کالا، توزیع مواد و لوازم مصرفی، جابجایی قطعات در خطوط مونتاژ، انتقال کانتینرها و جابجایی وسایل سنگین در سوله‌های انبار استفاده می‌شود.

انواع جرثقیل سقفی سوله

1. جرثقیل سقفی تک پل
2. جرثقیل سقفی دو پل
3. جرثقیل سقفی دروازه ای
4. جرثقیل سقفی بازویی

جرثقیل‌های سقفی سوله با توجه به ظرفیت بار، دهانه سوله، نوع کاربری و شرایط بهره‌برداری در مدل‌های مختلفی طراحی و تولید می‌شوند. انتخاب صحیح جرثقیل سقفی سوله تأثیر مستقیمی بر سرعت جابه‌جایی بار، ایمنی محیط کار، هزینه‌های نگهداری و عمر مفید تجهیزات دارد. به همین دلیل قبل از خرید یا سفارش ساخت، باید نوع جرثقیل متناسب با نیاز پروژه انتخاب شود.

در ادامه، رایج‌ترین انواع جرثقیل سقفی سوله را معرفی می‌کنیم.

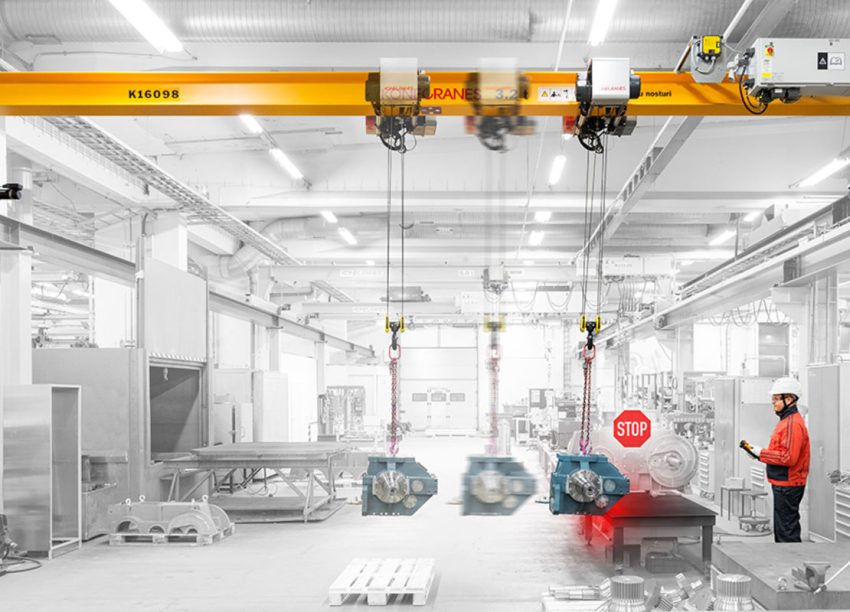

جرثقیل سقفی تک پل

اگر دهانه سوله شما کمتر از 20 متر است یا وزن باری که باید جابجا شود زیر 20 تن است، جرثقیل سقفی تک پل می‌تواند یک انتخاب هوشمندانه و کارآمد باشد. این نوع جرثقیل‌ها به دلیل طراحی کم‌حجم و سبک خود، ایده‌آل برای محیط‌های کوچک و بارهای سبک‌تر هستند و از نظر اقتصادی نیز بسیار مقرون‌به‌صرفه‌تر از جرثقیل‌های سقفی دو پل می‌باشند.

این نوع جرثقیل‌ها برای جابجایی بارهای سبک در محیط‌های کوچک، از جمله کارگاه‌های تولیدی، انبارها و سوله‌های کوچک، ایده‌آل هستند. طراحی ساده و کارآمد این جرثقیل‌ها باعث شده تا نصب و نگهداری آن‌ها به مراتب آسان‌تر و کم‌هزینه‌تر باشد. از این رو، می‌توانند گزینه‌ای بسیار مناسب برای کسب‌وکارهایی با بودجه محدود و فضای کم باشند.

یکی از مزایای بزرگ جرثقیل‌های سقفی تک پل، نصب سریع و آسان آن‌ها است. این ویژگی باعث می‌شود که کسب‌وکارها بتوانند بدون نیاز به توقف طولانی مدت در عملیات خود، این جرثقیل‌ها را نصب و راه‌اندازی کنند. همچنین، به دلیل نیاز کمتر به قطعات پیچیده و هزینه‌های کمتر تعمیر و نگهداری، این نوع جرثقیل‌ها از نظر اقتصادی بسیار به‌صرفه هستند.

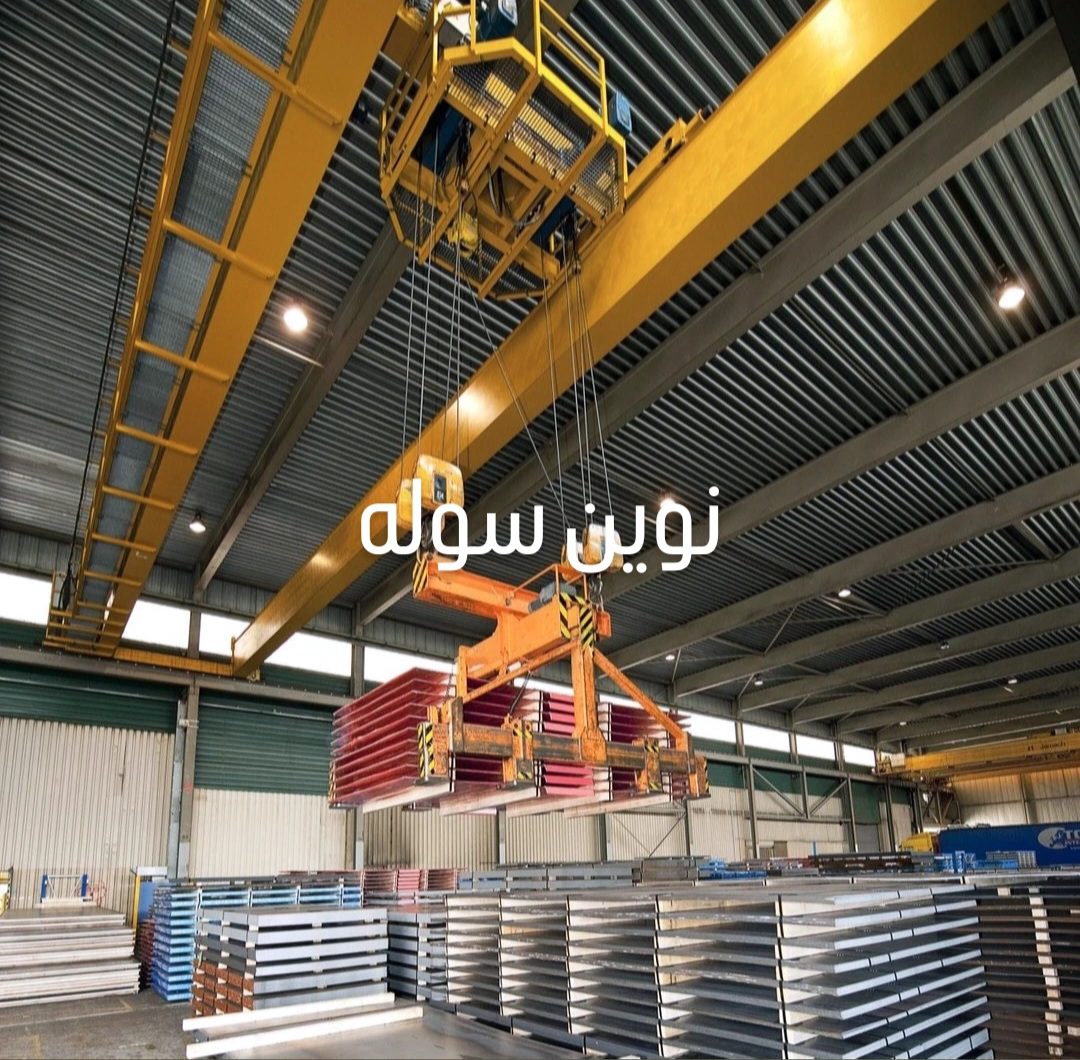

جرثقیل سقفی دو پل

برای دهانه های بیش از 20 متر و تناژ ه های بالای 20 تن از جرثقیل سقفی دو پل استفاده میشود.این نوع جرثقیل بر روی دو پل سوار است و روی آنها در ظول محا نصب حرکت میکند و بار ها را جا به جا میکنند.جرثقیل‌های سقفی دو پل، سازه‌هایی هستند که برای حمل و جابه‌جایی بارها در فضای بالای سقف‌ها و سازه‌های بلند استفاده می‌شوند. این نوع جرثقیل‌ها به‌طور معمول در صنعت ساخت و ساز، نصب تجهیزات و تاسیسات صنعتی، ساختمان‌های بزرگ و پروژه‌های تأسیساتی مورد استفاده قرار می‌گیرند. جرثقیل‌های سقفی دو پل دارای دو پل هستند و در سالن‌ها و فضاهای با دهانه‌های بین ۱۰ تا ۵۰ و ۶۰ متر و حتی در مواردی بیشتر از این مقدار، مورد استفاده قرار می‌گیرند. این جرثقیل‌ها به دلیل وزن‌های بالا که تحت آن‌ها قرار می‌گیرد، نیازمند سازه‌ای قوی‌تر از دیگر جرثقیل‌ها هستند. جرثقیل‌های سقفی دو پل دارای شش حرکت هستند و می‌توانند بارها را به طور کامل در محیط تحت پوشش قرار دهند.

مراحل خرید جرثقیل سقفی سوله

• انتخاب نوع جرثقیل مورد نیاز
• انتخاب شرکت سازنده
• عقد قرارداد
• نصب جرثقیل سقفی
• آموزش کارکنان جهت استفاده

انتخاب نوع جرثقیل سقفی سوله

ابتدا باید ببینید با توجه به ابعاد سوله و کاربری تان باید از چه نوع جرثقیل سقفی استفاده کنید.در پایین به طور کامل این موضوع را توضیح داده ایم.

نوع جرثقیل	ظرفیت پیشنهادی	کاربرد
جرثقیل سقفی تک پل	تا ۱۰ تن	کارگاه‌ها، کارخانه‌های سبک و انبارها
جرثقیل سقفی دو پل	بیش از ۱۰ تن	صنایع فولاد، ماشین‌سازی، صنایع سنگین و پروژه‌های بزرگ

مزایای استفاده از جرثقیل سقفی سوله

استفاده از جرثقیل سقفی سوله یکی از مؤثرترین راهکارها برای افزایش بهره‌وری در واحدهای صنعتی و تولیدی است. این سیستم با استفاده از فضای بالای سوله، امکان جابه‌جایی بارهای سنگین را بدون اشغال فضای کف فراهم می‌کند و باعث نظم بیشتر، افزایش ایمنی و سرعت انجام عملیات می‌شود. به همین دلیل امروزه بسیاری از کارخانه‌ها، انبارها و کارگاه‌های صنعتی از جرثقیل سقفی به‌عنوان بخش جدایی‌ناپذیر خطوط تولید خود استفاده می‌کنند.

یکی از مهم‌ترین مزایای جرثقیل سقفی سوله، کاهش زمان جابه‌جایی بار و افزایش راندمان نیروی انسانی است. همچنین با حذف نیاز به لیفتراک در بسیاری از مسیرها، احتمال برخورد با تجهیزات و بروز حوادث کاهش پیدا می‌کند. اگر جرثقیل به‌درستی طراحی و متناسب با سازه سوله انتخاب شود، هزینه‌های نگهداری نیز در بلندمدت کاهش یافته و عمر مفید تجهیزات افزایش خواهد یافت.

از دیگر مزایای این سیستم می‌توان به استفاده بهینه از فضای سوله، امکان حمل بارهای سنگین با دقت بالا، کاهش آسیب به کالاها، افزایش ایمنی کارکنان و قابلیت سفارشی‌سازی بر اساس نوع صنعت اشاره کرد. به همین دلیل انتخاب یک جرثقیل سقفی سوله استاندارد و متناسب با نیاز پروژه، سرمایه‌گذاری بلندمدتی برای هر مجموعه صنعتی محسوب می‌شود.

مزیت	تأثیر در محیط صنعتی
افزایش سرعت جابه‌جایی بار	افزایش بهره‌وری خطوط تولید
کاهش نیاز به لیفتراک	ایمنی بیشتر و کاهش هزینه‌ها
استفاده از فضای بالای سوله	آزاد ماندن فضای کف
جابجایی دقیق بار	کاهش آسیب به تجهیزات و محصولات
طول عمر بالا	کاهش هزینه‌های تعمیر و نگهداری

مزایای جرثقیل سقفی دو پل نسبت به تک پل

• انتخاب بین جرثقیل سقفی تک پل و جرثقیل سقفی دو پل به ظرفیت بار، ابعاد سوله و نوع فعالیت مجموعه بستگی دارد. در پروژه‌هایی که جابه‌جایی بارهای سنگین، استفاده مداوم از جرثقیل یا دقت بالای عملیات اهمیت دارد، جرثقیل سقفی دو پل عملکرد بهتری نسبت به مدل تک پل ارائه می‌دهد و به همین دلیل در بسیاری از کارخانه‌های بزرگ و صنایع سنگین مورد استفاده قرار می‌گیرد.

  مهم‌ترین مزایای جرثقیل سقفی دو پل عبارت‌اند از:

  • ارتفاع قلاب مفید بیشتر: در این نوع جرثقیل، طراحی سازه به گونه‌ای است که قلاب در ارتفاع بالاتری حرکت می‌کند. این ویژگی برای سوله‌هایی که نیاز به حداکثر ارتفاع بالابری دارند، یک مزیت مهم محسوب می‌شود.
  • امکان جابه‌جایی بارهای سنگین‌تر: جرثقیل سقفی دو پل برای ظرفیت‌های بالا طراحی شده و در صنایعی مانند فولاد، ریخته‌گری، نیروگاه‌ها، ماشین‌سازی و کارخانه‌های بزرگ عملکرد مطمئن‌تری دارد.
  • پایداری و ایمنی بیشتر: به دلیل توزیع بهتر بار روی دو تیر اصلی، این مدل هنگام جابه‌جایی بارهای سنگین لرزش کمتری دارد و برای حمل تجهیزات حساس یا گران‌قیمت گزینه مناسب‌تری است.
  • دقت و سرعت بالاتر در عملیات: در خطوط تولیدی که سرعت و دقت جابه‌جایی اهمیت زیادی دارد، جرثقیل دو پل امکان کنترل بهتر بار و حرکت نرم‌تر را فراهم می‌کند و باعث افزایش بهره‌وری مجموعه می‌شود.

  در صورتی که ظرفیت بار پایین تا متوسط باشد، جرثقیل سقفی تک پل معمولاً انتخاب اقتصادی‌تری است؛ اما برای پروژه‌های صنعتی سنگین، استفاده از جرثقیل سقفی دو پل به دلیل استحکام، ایمنی و قابلیت حمل بار بیشتر، سرمایه‌گذاری مطمئن‌تری خواهد بود.

• ویژگی	جرثقیل تک پل	جرثقیل دو پل
  ظرفیت بار	تا ۱۰ تن	بیش از ۱۰ تن
  ارتفاع بالابری	استاندارد	بیشتر
  کاربری	کارگاه‌ها و کارخانه‌های سبک	صنایع سنگین و فولاد
  پایداری	خوب	بسیار بالا
  هزینه اولیه	کمتر	بیشتر

جرثقیل دروازه‌ای

جرثقیل دروازه‌ای از نظر عملکرد شباهت زیادی به جرثقیل سقفی سوله دارد، اما برخلاف جرثقیل سقفی، روی سازه سوله نصب نمی‌شود و دارای دو پایه است که روی ریل یا مسیر حرکتی در سطح زمین حرکت می‌کنند. این نوع جرثقیل معمولاً در محوطه‌های باز، بنادر، کارخانه‌های تولید قطعات بزرگ، صنایع فولادی و انبارهای روباز برای جابه‌جایی بارهای سنگین مورد استفاده قرار می‌گیرد.

اگرچه جرثقیل دروازه‌ای و جرثقیل سقفی سوله هر دو برای حمل بار طراحی شده‌اند، اما انتخاب بین آن‌ها به محل نصب، نوع پروژه، ظرفیت بار و شرایط بهره‌برداری بستگی دارد. در پروژه‌هایی که امکان نصب جرثقیل روی سازه سوله وجود داشته باشد، جرثقیل سقفی معمولاً گزینه مناسب‌تر و اقتصادی‌تری خواهد بود.

جرثقیل بازویی

قیمت جرثقیل سقفی سوله

قیمت جرثقیل سقفی سوله به عوامل مختلفی از جمله ظرفیت بار، دهانه سوله، ارتفاع بالابری، نوع بالابر، کلاس کاری و شرایط نصب بستگی دارد. به همین دلیل نمی‌توان برای تمامی پروژه‌ها یک قیمت ثابت اعلام کرد و هر جرثقیل باید بر اساس نیاز واقعی پروژه طراحی و قیمت‌گذاری شود.

در نوین سوله، طراحی، ساخت سازه و مونتاژ جرثقیل سقفی سوله توسط تیم فنی مجموعه انجام می‌شود. این موضوع باعث می‌شود کنترل کیفیت در تمام مراحل ساخت حفظ شده و جرثقیل متناسب با مشخصات سوله و نیاز کارفرما تولید شود.

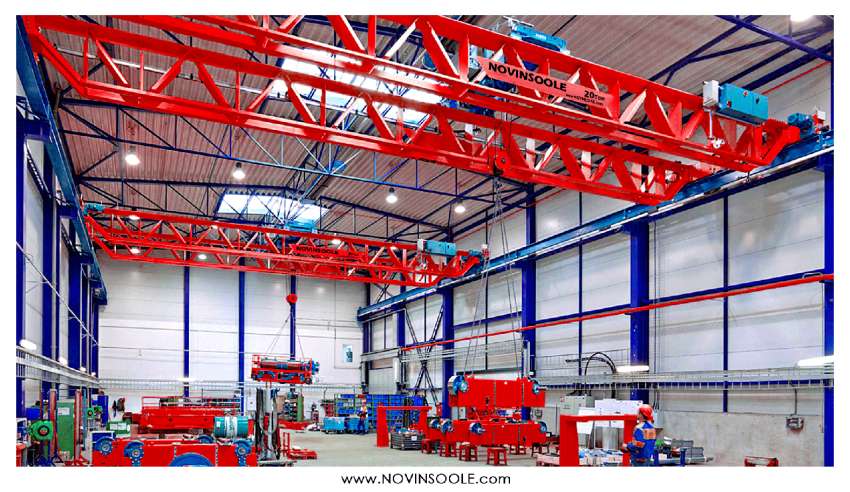

یکی از ویژگی‌های جرثقیل‌های تولیدی نوین سوله، استفاده از سازه خرپایی است. این نوع طراحی ضمن حفظ استحکام و ایمنی، وزن سازه را کاهش داده و می‌تواند در بسیاری از پروژه‌ها باعث بهینه شدن بار وارد بر سوله و کاهش مصرف فولاد شود. به همین دلیل در کنار مقاومت بالا، از نظر اقتصادی نیز گزینه مناسبی برای بسیاری از پروژه‌های صنعتی محسوب می‌شود.

برای اعلام قیمت دقیق جرثقیل سقفی سوله، لازم است مشخصاتی مانند ظرفیت مورد نیاز، دهانه سوله، ارتفاع بالابری و شرایط بهره‌برداری بررسی شود تا مناسب‌ترین گزینه از نظر فنی و اقتصادی پیشنهاد گردد.



عامل مؤثر بر قیمت	میزان تأثیر
ظرفیت جرثقیل	★★★★★
دهانه سوله	★★★★★
ارتفاع بالابری	★★★★☆
نوع سازه (خرپایی یا باکس)	★★★★☆
نوع بالابر و تجهیزات	★★★★☆
شرایط نصب و محل پروژه	★★★☆☆

شرکت تولید کننده جرثقیل سقفی سوله

انتخاب شرکت تولید کننده جرثقیل سقفی سوله تأثیر مستقیمی بر کیفیت، ایمنی و طول عمر جرثقیل دارد. هنگام خرید، تنها قیمت را ملاک قرار ندهید؛ بلکه به سابقه شرکت، کیفیت ساخت، طراحی مهندسی، خدمات پس از فروش و نمونه پروژه‌های اجرا شده نیز توجه کنید.

در نوین سوله، طراحی، ساخت سازه و مونتاژ جرثقیل سقفی سوله به‌صورت اختصاصی و متناسب با نیاز هر پروژه انجام می‌شود. استفاده از سازه خرپایی علاوه بر استحکام بالا، باعث کاهش وزن سازه و بهینه‌سازی عملکرد جرثقیل می‌شود.

ویژگی یک تولیدکننده معتبر	اهمیت
طراحی مهندسی اختصاصی	★★★★★
ساخت سازه استاندارد	★★★★★
مونتاژ دقیق و کنترل کیفیت	★★★★★
خدمات پس از فروش	★★★★☆
نمونه پروژه‌های اجرا شده	★★★★☆

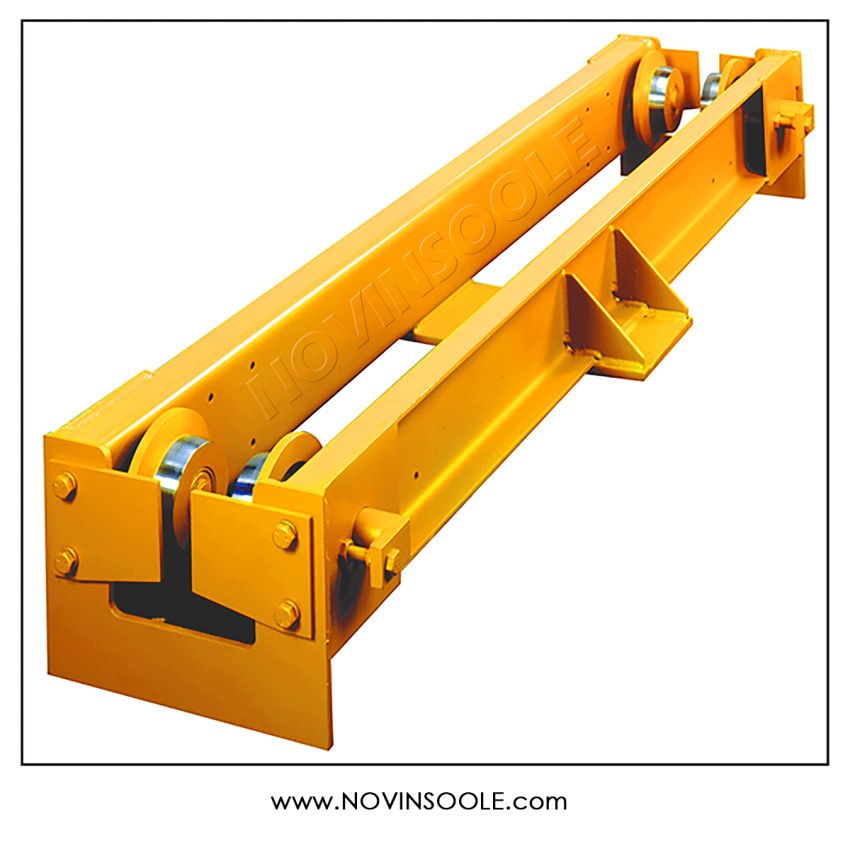

اجزای جرثقیل سقفی

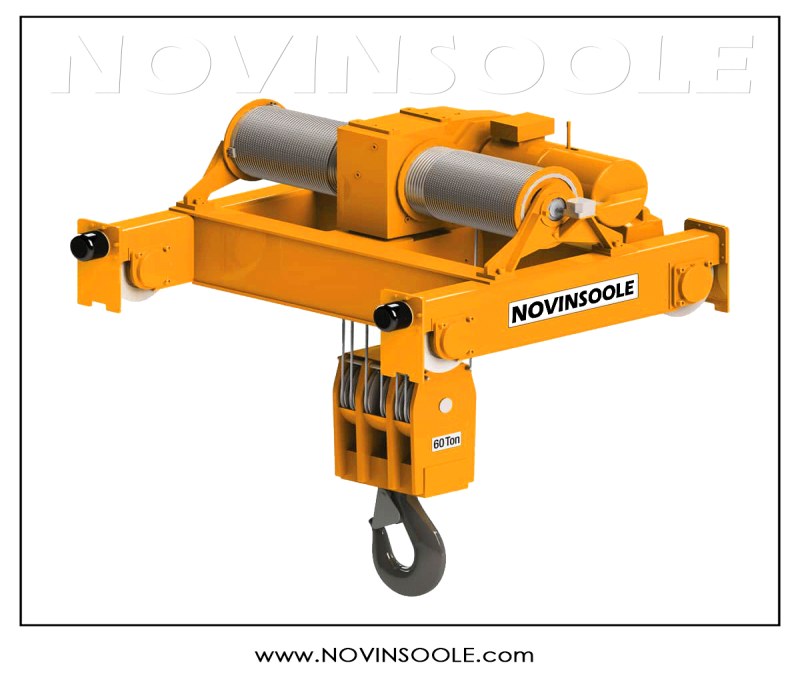

کالسکه (crane trolley)

جرثقیل های دو پل (double girder crane) دارای آیتمی تحت عنوان کالسکه میباشند که جهت تامین حرکت عرضی میباشد زیرا حرکت وینچ دو کاره و فقط در جهت بالا و پایین است.در جرثقیل های سقفی تک پل (single girder crane)وینچ (hoist) 4 کاره است و حرکت به هر چهار جهت توسط وینچ تامین میگردد.

ارتفاع تیر کرین (crane boom)چه مقدار میباشد؟

ارتفاع تیر کرین (crane boom)در حالت استاندارد حداقل 30 سانتی متر میباشد که در حالت کلی نیز بین 40 تا 50 سانتی متر میباشد.در موارد خاص میتواند اندازه ی بزرگ تر نیز داشته باشد که البته این بستگی به پروژه دارد. کیسی عملی که در این مورد میتوان مثال زد پروژه ای است که ما در مهریز یزد انجام دادیم و …

چه زمانی ازجرثقیل تک پل(single girder crane) و چه زمانی از جرثقیل دو پل  (double girder crane) استفاده میکنیم؟

اگر دهانه سوله زیر 20 متر باشد یا تناژ جرثقیل زیر 10 تن باشد ،از جرثقیل تک پل و در صورتی که دهانه بالای 20 متر باشد یا تناژ جرثقیل بالای 10 تن باشد از جرثقیل سقفی دو پل استفاده میشود.

فرمدهی جرثقیل سقفی

اگر جرثقیل سقفی سوله تک پل باشد فرم دهی آن رو به پایین و اگر دو پل باشد فرمدهی آن رو به بالا خواهد بود.



جرثقیل سقفی توسط راهبر جرثقیل (crane operator)جا به جا  میشود و توسط وینچ عملیات بلند کردن اشیا صورت میگیرد،جرثقیل های دو پل دارای مکانیزمی تحت عنوان کالسکه میباشند که حرکت عرضی را انجام میدهد.راهبر جرثقیل سقفی روی ریل هایی حرکت میکنند که از جنس فولاد و به شکل شمش های چهار پهلو میباشند،البته از ریل های راه آهن قطار هم میتوان استفاده کرد که با توجه به عدم صرفه اقتصادی این کار توصیه نمیشود مگر در موارد خاص زیرا با اینکه استهلاک شمش های فولادی بالاتر از ریل های قطار میباشد اما اختلاف قیمت بین این دو متریال به قدری فاحش است که استفاده از شمش های فولادی به صرفه تر است.

قبل از ساخت سوله ی خود باید در مورد جرثقیل های سقفی خود نیز تصمیم گیری کنید،در این مورد مقاله ی ساخت سوله را بخوانید تا در هنگام ساخت سوله کلاهتان را برندارند.

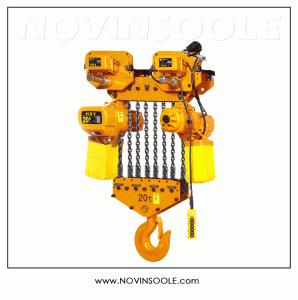

انواع وینچ جرثقیل سقفی

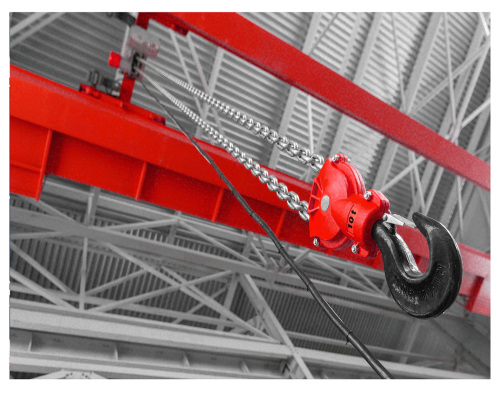

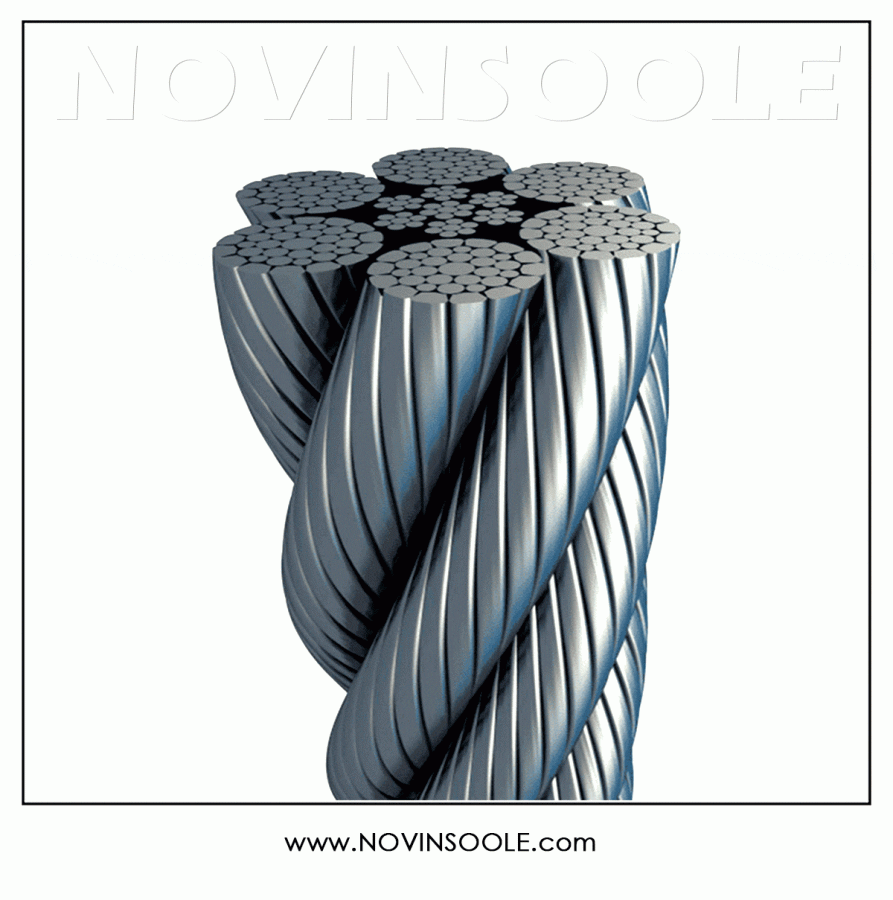

کابل وینچ های جرثقیل های سقفی سوله(overhead crane hoist) به دو نوع زنجیری (chain hoist)  و سیم بکسلی (wire rope hoist) وجود دارند.وینچ زنجیری قوی تر است اما استهلاک آن بالا میباشد و برای کاربرانی بهتر است که هر روز تعداد کمی جا به جایی نیاز داشت باشند.تقریبا 90 درصد وینچ های مورد استفاده در بازار سیم بکسلی میباشند.وینچ های زنجیری  (wire rope hoist)معمولا برای زیر 20 تن و حداکثر تا 5 تن استفاده میشوند اما نوع سیم بکسلی آن تا 200 تن نیز موجود است.(محدودیتی ندارد)



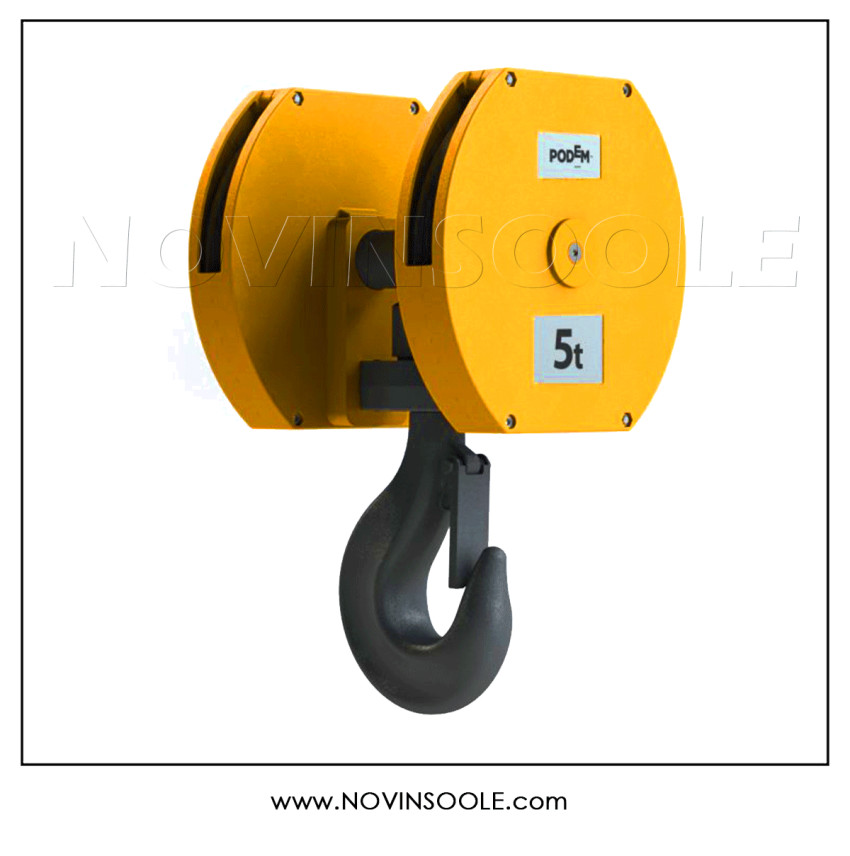

کابل بندی وینچ جرثقیل سقفی

(crane reeving)

وینچ جرثقیل های سقفی دارای کابل بندی های مختلفی میباشند که به نسبت های زیر میباشند:

1 به2

1به4

1به 6

و1به8

تا کلاس 5 تن کابل بندی 1به2 میباشد و از 5 تن به بالا میتوند 1به2 تا 1به4 باشد اما بهتر است که 1به4 باشد.

این تقسیم بندی از این جهت از که مشخص میکند به قلاب چند کابل وصل است.

لوازم جانبی جرثقیل‌های سقفی

شامل قطعات یدکی و تجهیزات مرتبط با انواع جرثقیل‌های سقفی می‌باشد. این لوازم جانبی به منظور بهبود عملکرد، ایمنی و کارایی این دستگاه‌ها استفاده می‌شوند. برخی از لوازم جانبی جرثقیل‌های سقفی عبارت‌اند از:

1.  قطعات یدکی: شامل قطعاتی مانند کابل‌ها، قلاب‌ها، چرخ‌ها و تجهیزات مکانیکی که در صورت نیاز به تعویض یا تعمیر مورد استفاده قرار می‌گیرند.
2.  سیستم‌های کنترل و ایمنی: از جمله سیستم‌های ضد سقوط، سیستم‌های تشخیص حرکت ناخواسته و دستگاه‌های ایمنی مانند سوئیچ‌های اضطراری.
3. تجهیزات الکتریکی: شامل موتورها، ترمینال‌ها، کنتاکتورها و سایر قطعات الکتریکی.
4.  ریل‌ها و رولرها: برای حرکت صاف و دقیق جرثقیل‌ها روی ریل‌ها و رولرها حرکت می‌کنند.
5. تجهیزات نورپردازی و ارتباطی: مانند چراغ‌های هشدار، دستگاه‌های ارتباطی و نمایشگرها.

ارتفاع مرده ی وینچ جرثقیل سقفی سوله

کابل های جرثقیل ها از حدی بیشتر جمع نمیشوند یعنی در بیشترین حالت جمع شدگی نیز همواره مقداری از کابل باز و به شکل آویزان میماند،به همین خاطرکه جرثقیل میتواند حداکثر تا جایی بار را بالا بیاورد که کابل وینچ جمع میشود.

موتور جرثقیل سقفی

(overhead crane motor)

جرثقیل های سقفی میتوانند به شکل تک موتور یا دور موتور میتوانند طراحی و ساخته شوند. البته جرثقیل دو موتور(dual motor crane) در صورتی طراحی میشود که ما بخواهیم برای هر سرعتی موتور جداگانه داشته باشیم ،که البته از لحاظ منطقی به صرفه تر است زیرا استهلاک جرثقیل های تک موتوره ی دو سرعته بالاتر میباشد.

موتور دو سرعته در جرثقیل های زیر 10 تن یک آپشن و برای 10 به بالا ضروری میباشد.در اکثر جرثقیل های ایرانی این مورد نیز وجود ندارد.



سرعت جرثقیل سقفی سوله

جرثقیل های سقفی دارای سرعت های مختلفی میباشند که اگر جرثقیل مجهز به اینورتر(inverter) باشد میتوان سرعت را تنظیم کرد ،همچنین سرعت جرثقیل سقفی با توجه به کابل بندی وینچ نیز تغییر میکند.

چرا به دو مدل سرعت احتیاج داریم؟چه کسانی نیاز دارند؟

در صنایع و موارد که احتیاج به دقت بیشتری برای بارگزاری میباشد مثل صنایع قالب سازی،ساخت ماشین آلات،مونتاژ و … که احتیاج به دقت بالایی در جا به جایی یا برداشتن و گذاشتن بار دارند مورد نیاز بیشتری است.

به طور مثال:

اگر سرعت جرثقیل در کابل بندی 1به2

سرعت کم 2 متر بر دقیقه و سرعت بالا 8 متر بر دقیقه باشد،در کابل بندی 1به4 این کابل بندی برای هر رعت نصف میشود ،یعنی برا سرعت پایین 1 متر بر دقیقه و برای سرعت بالا 4 متر بر دقیقه.

پس فرمول کلیه محاسبه تغییر سرعت جرثقیل بر اساس کابل های وینچ برابر است با:

با هر بار دو برابر شدن تعداد کابل ها ،سرعت جرثقیل نصف میشود.

فرمول ریاضی این موضوع به صورت زیر قابل بررسی است:

اگر؛

N تعداد کابل ها باشد و v سرعت باشد ،آنگاه:

2n=v/2

جرثقیل های سقفی سوله موجود در بازار

جرثقیل های سقفی موجود در بازار ایران ساخت شده توسط دو کشور میباشند:

آلمان و بلغارستان

برند های بلغارستانی موجود در بازار شامل برند podem ,elmot ,balkanes co  میباشند. اکثر قطعات یدکی موجود در بازار هم برای برند Balkans co میباشند.

برند معروف آلمانی موجود نیز برند Stahl  است که جرثقیل های سقفی نوین سوله از جهت کیفیت با نمونه کارهای اشتال برابری میکند.

نقطه ی ضعفی که مخصوصا درمحصولات بلغارستانی و به طور کل اروپای شرقی وجود دارد، اور دیزاین بودن  (over design)آنهاست که باعث میشود جرثقیل وزنش بالا برود و به طبع آن هزینه ها افزایش یابد .



متاسفانه به دلیل تحریم ها در زمینه برند های آلمانی نمایندگی فعال نداریم و تمام جرثقیل های سقفی موجود در بازار که به نام آلمانی فروخته میشوند ، استوک هستند که این یکی از شیوه های کلاه برداری میباشد.

برای خواندن مابقی روش های کلاهبرداری در زمینه ی جرثقیل های سقفی لطفا روی کلمه کلابرداری کلیک کنید.





کلاس بندی ظرفیت جرثقیل های سقفی موجود در بازار

5تن	3.2 تن	2 تن	1.5 تن	1تن
16تن	12تن	10تن	8تن	6.3تن
	50تن	32تن	25تن	20تن











جرثقیل های سقفی کمتر از 10تن سبک ،بین 10 تن و 32 تن جرثقیب سقفی نیمه سنگین و جرثقیل  سففی بالای 50 تن سنگین محسوب میشوند

ارتفاع بالا بری وینچ یا استاندارد کابل موجود روی وینچ

(lifting height of the winch)

ارتفاع بالابری وینچ به طور استاندارد به اندازه های 6-9-10-12 و 18 متر وجود دارد که بسته به نیاز مورد استفاده قرار میگیرد.

ضریب ایمنی جرثقیل سقفی:

جرثقیل های سقفی دارای سه نوع ضریب ایمنی میباشند :

ضریب ایمنی عمودی،طولی و عرضی.که مهم ترین آنها ضریب ایمنی عمودی میباشد.

ضریب ایمنی حدی از وزن بار است که جرثقیل در صورت ضرورت و اضطرار قادر به برداشتن آن میباشد ، یا در حقیقت حداکثر باری که جرثقیل را برای آن ایمن کرده ایم.ضریب ایمنی جرثقیل به طور استاندار باید 1.25 باشد.  مثلا اگر جرثقیل سقفی ما به ظرفیت 10تن باشد،حداکثر باری که میتوان آن را جا به جا کرد،12.5تن میباشد.

پس برای محاسبه مقدار بار قابل جا به جایی بر اساس ضریب ایمنی عمودی :

   1.25*تناژ جرثقیل سقفی



حال فرض کنید کاربر جرثقیل به طور ناآگاهانه باری بالا تر از این ظرفیت را جا به جا کند.اینکار آسیب های بسیاری برای جرثقیل در پی داشته  و چه بسا برای جان افراد خطرناک است.از این جهت تدبیری بسیار خوبی که اندیشیده شده لیمیت سوییچ میباشد.لیمیت کنترل سنسوری است که با تعبیه این ابزار ،جرثقیل سقفی شما بسیار ایمن تر شده و عمر طولانی تری خواهد داشت، زیرا شما میتوانید آن را تنظیم کنید و اگر بار بیشتر از مقداری تعیین شده توسط شما باشد،جرثقیل آن را بلند نمیکند.

متاسفانه جرثقیل هی سقفی که در بازار عرضه میشوند اکثرا لیمیت سوییچ ندارد و این نیز یکی از روش های کلاهبرداری از افراد میباشد.

با توجه به این که راجع به جا به جایی بار صحبت شد ،لازم است مورد دیگری مطرح شود تحت عنوان زاویه شکن.



اهمیت زاویه شکن در خرید جرثقیل سقفی

( carne boom angle)

زاویه شکن سنسوری است که بر روی جرثقیل سقفی تعبیه میشود تا در صورتی که بار هنگام برداشته شدن از روی زمین با وینچ زاویه قابل توجهی داشته باشد برق جرثقیل را قطع و اجازه برداشتن را ندهد.این سنسور قابل تنظیم است و میتوان بسته به احتیاج آن را تنظیم کرد.علت استفاده از این سنسور جلوگیری از آسیبی است که برداشتن بار با زاویه به جرثقیل سقفی وارد میکند.اگر جرثقیل مجهز به زاویه شکن نباشد استهلاک جرثقیل بسیار بالا میورد و هنگام جا به جایی بار احتمال اسی به جرثیل بسیار بیشتر میشود.

  اینورتر جرثقیل سقفی (inverter)

تکنولوژیِ تنظیم سرعت جرثقیل سقفی میباشد که میتوان بر اساس دقت مورد نیاز ،سرعت را تنظیم و از آن استفاده کنیم.برای مثال در هر یک از صنایع ممکن است ما نیاز به سرعت های مختلف جا به جایی بار داشته بذشیام مثلا برای بار گذاری در انبار به سرعت بالا و برای مونتاژ به سرعت پایین بنابر این بهتر است جرثقیل مجهز به اینورتر باشد.



ریموت کنترل جرثقیل سقفی(remote)

ریمون کنترل ابزاری برای کنترل جرثقیل از راه دور است ،مانند ریموت تلوزیون.برای کنترل جرثقیل معمولا تا کنون از کلید آویز استفاده شده است که در این حالت اپراتور باید روی جرثقیل باشد.با توجه به اینکه این مورد نیز ار موارد ایمنی در محیط کار که اصلی ترین رکن است میباشد،ما استفاده از جرثقیل سقفی را توصیه میکنیم که دارای ریموت برای کنترل جرثقیل سقفی باشد.



کلاهبرداری هایی در هنگام خرید جرثقیل سقفی سوله

1. نصب وینچ ایرانی به اسم بلغار
2. نصب موتور اس ای دبلیو(sew) استوک به اسم جنس نو المانی
3. عرضه جرثقیل سقفی دست دوم با سال تولید قدیمی به عنوان جرثقیل سقفی جدید
4. عرضه ی کابل بندی های 14 به 4 و 1به6 به مشتری تحت نیاوردن نوع کابل بندی در پیش فاکتور
5. اراِیه نکردن شمش یا همان ریل جرثقیل به خریدار ،زیرا ریل جزوی از جرثقیل میباشد و ارایه ان اجباری است و نبای قیمت مضاعفی دریافت شود.
6. تعبیه وینچ با سال ساخت قدیمی روی جرثقیل سقفی که این تفاوت را دارد  که وینچ های جدید الکترونیکی و وینچ های قدیمی مکانیکی هستند.
7. تعبیه لیمیت سوییچ(limit switch) های قدیمی  با این تفاوت که دقت لیمیت سوییچ های قدیمی کم ولی دقت لیمیت سوییچ های جدید در حد 5 الی 10 کیلوگرم میباشد.
8. عدم ارایه کامل کشخصات فنی جرثقیل
9. ضعف در شیوه ی قرارداد
10. نداشتن گارانتی معتبر وموثق

برای خواندن کلاهبرداری های مربوط به ساخت سوله نیز میتوانید رو این کلمه کلیک کنید.



چرا به دنبال فروش جرثقیل سقفی استوک یا ایرانی  به عنوان جنس آلمان هستند؟

به علت اینکه به علت فرهنگ غلط و اینکه معمولا افراد فکر میکنند به طور قطع محصول خارجی با کیفیت تر از محصول داخلی میباشد راه برای یکه تازی افراد سودجو جهت انواع کلاه برداری ها باز میشود و میتوانند هر محصولی با هر کیفیتی را با قیمت های بسیار بالا به خریداران بفروشند.زیرا هنوز بسیاری از افراد هستند که فکر میکنند صرف خارجی بودن یک محصول به معنی با کیفیت بودن ان محصول است.



ایمنی جرثقیل سقفی



چرا جرثقیل سقفی  تان را از ما خریداری کنید؟

1. قرارداد های بسیار امن و موثق
2. کیفیت بسیار بالاتر از حتی نمونه های وارداتی
3. گروه بسیار مجرب طراحی و مهندسی
4. استفاده از با کیفیت ترین متریال
5. آموزش کامل نحوه ی استفاده و نکات ایمنی
6. گارانتی 10 ساله محصول
7. 20 سال خدمات پس از فروشASS

با خرید جرثقیل سقفی سوله از نوین سوله که بزرگ ترین شرکت تولید کننده ی جرثقیل های سقفی سوله در ایران میباشد  بالاترین کیفیت که حتی از نمونه های مشابه خارجی کیفیت بالاتری دارد ،با قیمتی بسیار معقول خدماتی کامل اصولی دریافت میکنید و خیال تان از بابت ایمنی کار آسوده میباشد زیرا اکثر نمونه های در بازار که به اسم جنس آلمانی و بلغاری فروخته میشوند ، استوک هستند و همچنین در صورت خراب شدن هر یک از قطعات قیمت تعمیر آنها بسیار بالاست و قطعات آنها به سختی یافت میشود(به علت تحریم)،همچنین در صورت یافتن اطمینان حاصل کردن از اصل بودن این قطعات بسیار سخت و تا حدی غیرممکن میباشد. همچنین استهلاک این برند ها بسیار بالاست در حالی که استهلاک محصولی که ما به شما ارائه میکنیم در حد بسیار پایین تر از نمونه های خارجی میباشد.

[WPSM_AC id=16305]



نهایت مبحث

اولا از اینکه وقت گذاشتید و این مقاله را مطالعه کردید متشکریم و برای وقتی که در جهت جلوگیری از خسارت و زیان خود گذاشتید به شما تبریک عرض میکنیم.

لطفا نظرات و سوالات خود را برای ما کامنت کنید تا این مقاله بیشتر دیده شود و افراد بیشتری از آن بهره مند شوند.

همچنین میتوانید با استفاده از فرم زیر درخواست استعلام قیمت ثبت و پیش فاکتور دریافت کنید،علاوه بر این میتوانید از طریق شماره های زیر تماس گرفته و با کارشناسان ما صحبت کنید.
