جرثقیل سقفی
جرثقیل سقفی ایرانی
آٰری یا خیر؟چرا؟
جرثقیل سقفی با برند های مختلف و همچنین کارایی های متفاوت در بازار موجود میباشند و به عنوان خریدار این مسولیت شماست تا بتوانید از بین تمام این ها از محصولی را انتخاب کنید که نه هم مقرون به صرفه باشد و هم کارایی مناسبی را بتوانید از این محصول انتظار داشته باشید.

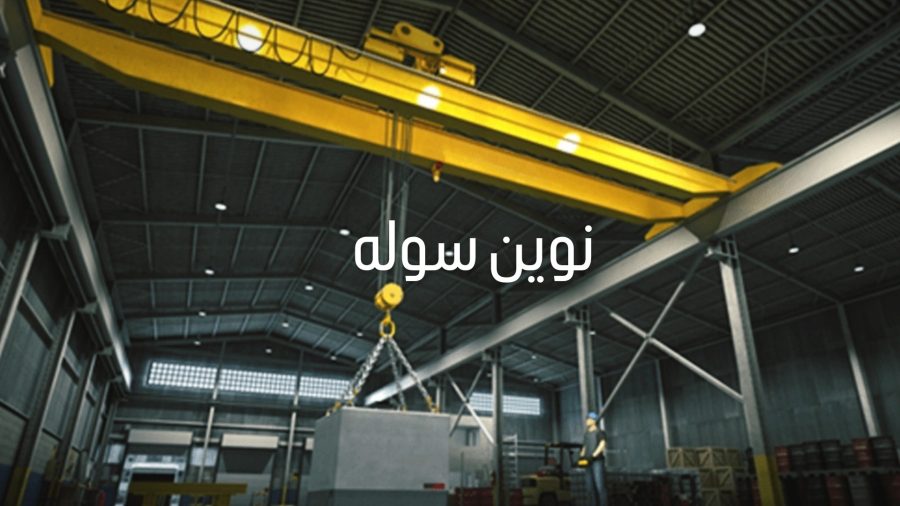

نمونه جرثقیل سقفی
برای مشاوره با مدیر فروش جرثقیل های سقفی :
09199911554
09369320166
تماس حاصل نمایید تا سوالات شما را پاسخ دهند همچنین میتوانید به شماره ی زیر در واتساپ و تلگرام پیام دهید.
09369320166
<<وقتی کارهای کوچک انجام می‌دهی باید درباره کارهای بزرگ فکرکنی، تا تمام کارهای کوچک در مسیر درست پیش بروند.>>
جرثقیل سقفی سوله صنعتی
جرثقیل های سقفی سوله های صنعتی معمولا جرثقیل های کلاس بالا و با تناژ های بالای 10 تن میباشند.بهتر است سوله شما به جرثقیل های با کلاس بالاتر مجهز باشد تا در صورت نیاز بتوانید هر نوع کاربری را برای سوله خود برای آینده در نظر بگیرید.البته هر سوله ای با توجه به ساختار خود قادر به تحمل تناژ خاصی از جرثقیل است نمیتوان هر جرثقیلی که بخواهیم برای انتخاب کنیم.
کلاسبندی جرثقیل های سقفی
(ظرفیت جرثقیل های سقفی)
در جدول زیر ظرفیت هایی که برای جرثقیل های سقفی سوله در برای انواع کاربری در نظر گرفته میشود موجود است.
1تن 1.5 تن 2 تن 3.2 تن 5تن 6.3تن 8تن 10تن 12تن 16تن 20تن 25تن 32تن 50تن سازه ی جرثقیل سقفی
همانطور که سوله های صنعتی به دو شیوه ی
ساخته میشوند.سازه‌های جرثقیل‌های سقفی به دو شیوه‌ی تیرورقی و خرپا ساخته میشوند که هر کدام مزایا و ویژگی‌های خاص خود را دارند. در تیم نوین سوله، هر دو نوع سازه با روش‌های مدرن و استاندارد مهندسی طراحی و اجرا میشوند. با توجه به نیاز شهر و کاربری شما، دفترچه‌ی مهندسی کامل ارائه میشود تا سازه‌ها به‌صورت دقیق و بهینه ساخته شوند. با این حال، توصیه میکنیم که سازه‌ی خرپایی را انتخاب کنید، زیرا این نوع طراحی میتواند همان سطح مقاومت را با وزن کمتر فراهم کند. در نتیجه، از لحاظ اقتصادی مقرون‌به‌صرفه‌تر بوده و باعث کاهش هزینه‌های کلی پروژه میشود. این رویکرد نه تنها به صرفه‌جویی در مصرف مواد کمک میکند، بلکه بهره‌وری سازه را نیز افزایش میدهد و امکان استفاده‌ی بهتر از منابع موجود را فراهم میکند.
در صورتی که قصد ساخت سوله را دارید میتوانید با خواندن مقاله ما در مورد ساخت سوله اطلاعات کاملی در این زمینه به دست آورید.
جرثقیل سقفی آلمانی
جرثقیل های سقفی آلمانی جزو جرثقیل هایی هستند که در بازار ایران از قدیم بسیار پر طرافدار بوده اند اما نکاتی در این زمینه وجود دارد که بهتر است بدانید که
- جرثقیل های آلمانی جدید وارد ایران نمیشوند (به علت تحریم)
- اکثر جرثقیل های موجود در بازار جرثقیل های استوک هستند که به نام جرثقیل نو رنگ شده و ترمیم میشوند و به فروش میرسند.
- موتور هایی که روز جرثقیل ها نصب میشوند دست دوم هستند و همچنین مدل های قدیمی هستند.
- اینورتر و زاویه شکن ندارند.
انتخاب نوع جرثقیل سقفی سوله
ابتدا باید ببینید با توجه به ابعاد سوله و کاربری تان باید از چه نوع جرثقیل سقفی استفاده کنید.در پایین به طور کامل این موضوع را توضیح داده ایم.
جرثقیل سقفی تک پل
اگر دهانه سوله شما دارای دهانه ی زیر 20 متر است یا تناژ زیر 20 تن است میتوانید از جرثقیل سقفی تک پل استفاده کنید.این نوع جرثقیل ها برای محیط های کوچک تر و تناژهای کم مناسب هستند و ز لحاط اقتصادی نیز ارزان تر از جرثقیل های سقفی تک پل میباشند.
جرثقیل سقفی دو پل
برای دهانه های بیش از 20 متر و تناژ ه های بالای 20 تن از جرثقیل سقفی دو پل استفاده میشود.این نوع جرثقیل بر روی دو پل سوار است و روی آنها در ظول محا نصب حرکت میکند و بار ها را جا به جا میکنند.جرثقیل‌های سقفی دو پل، سازه‌هایی هستند که برای حمل و جابه‌جایی بارها در فضای بالای سقف‌ها و سازه‌های بلند استفاده میشوند. این نوع جرثقیل‌ها به‌طور معمول در صنعت ساخت و ساز، نصب تجهیزات و تاسیسات صنعتی، ساختمان‌های بزرگ و پروژه‌های تأسیساتی مورد استفاده قرار می‌گیرند. جرثقیل‌های سقفی دو پل دارای دو پل هستند و در سالن‌ها و فضاهای با دهانه‌های بین ۱۰ تا ۵۰ و ۶۰ متر و حتی در مواردی بیشتر از این مقدار، مورد استفاده قرار می‌گیرند. این جرثقیل‌ها به دلیل وزن‌های بالا که تحت آنها قرار میگیرد، نیازمند سازه‌ای قوی‌تر از دیگر جرثقیل‌ها هستند. جرثقیل‌های سقفی دو پل دارای شش حرکت هستند و میتوانند بارها را به طور کامل در محیط تحت پوشش قرار دهند.
مزایای جرثقیل سقفی دو پل نسبت به تک پل
جرثقیل‌های سقفی دو پل (یا جفت پل) نسبت به تک پل دارای مزایایی هستند:
- ارتفاع قلاب مفید بیشتر: جرثقیل‌های دو پل، ارتفاع قلاب مفید بیشتری دارند که امکان جابجایی اجسام در ارتفاعات بالاتر را فراهم میکند.
- قابلیت جابجایی با ظرفیت بالاتر: این جرثقیل‌ها میتوانند بارهای سنگین‌تر را جابجا کنند و در صنایعی مانند ریخته‌گری، صنایع فولاد، نیروگاه‌ها و صنایع سنگین ماشین‌سازی مورد استفاده قرار گیرند.
- مناسب برای اجسام حساس: جرثقیل‌های دو پل مناسب برای جابجایی اجسامی هستند که نیاز به ضریب اطمینان بالاتری دارند.
- سرعت و دقت حرکتی: این نوع جرثقیل‌ها در صنایعی که دقت و سرعت حرکتی مهم است، عملکرد خوبی دارند.
جرثقیل سقفی دروازه ای
جرثقیل دروازه ای
جرثقیل دروازه‌ای ساختاری مشابه جرثقیل سقفی دارد. تنها تفاوت آن با جرثقیل‌های سقفی در داشتن دو ستون متصل به پل و کلگی است که در طول مسیر به همراه آنها حرکت میکند. این نوع جرثقیل‌ها در صنایع مختلف مانند ساخت و ساز، کارخانه‌ها، کارخانه‌های کشتی‌سازی و انبارها استفاده میشوند. از آنها میتوان برای بلند کردن و حمل بارهای سنگین، قطعات بزرگ، ماشین‌آلات صنعتی و تجهیزات حجیم استفاده کرد. جرثقیل سقفی و دروازه‌ای هر دو نقش مهمی در بهبود بهره‌وری خطوط تولید دارند.
.جرثقیل بازویی
این نوع جرثقیل دارای دسته‌های مختلفی است، از جمله:
جرثقیل بازویی دیواری: این جرثقیل روی دیوار یا ستون نصب میشود و قابلیت چرخش عرضی دارد. معمولاً برای جابجایی بارهای کاری با کارایی بالا استفاده میشود.جرثقیل بازویی ستونی: این نوع جرثقیل روی ستون ثابت نصب میشود و حرکت دورانی حول محور مرکزی جرثقیل را داراست. ظرفیت آن برای بارهای کمتر از 10 تن و دهانه‌های کمتر از 20 متر مناسب است.جرثقیل بازویی سوله، با اشغال کمتر فضای کاری، امکان جابجایی بارها را در دامنه‌های 180 درجه‌ای (مدل بازویی دیواری) یا 360 درجه‌ای (مدل ستونی) فراهم میکند.قیمت جرثقیل سقفی سوله
قیمت جرثقیل سقفی سوله به عوامل مختلف بستگی دارد. نوع جرثقیل، تناژ قابل حمل جرثقیل، ابعاد جرثقیل و …. این عوامل بسیار مهم هستند. جرثقیل‌های دو پل طراحی و ساخت پیچیده‌تری نسبت به انواع یک پل دارند. به همین دلیل هزینه خرید این جرثقیل‌ها بالاتر میباشد. هر چقدر تناژ جرثقیل بیشتر باشد و بتواند بار سنگین‌تری را حمل کند قیمت آن بیشتر میشود. مورد دیگری که در قیمت جرثقیل سقفی سوله موثر است ابعاد جرثقیل است. جرثقیل‌هایی که ابعاد بزرگ‌تری دارند متریال بیشتری برای ساخت آنها مصرف میشود و درنتیجه قیمت این جرثقیل‌ها بیشتر است.
شرکت تولید کننده جرثقیل سقفی سوله
اصالت شرکت تولید کننده در زمینه خرید جرثقیل سقفی سوله بسیار پر اهمیت است چرا که شرکت هایی که فقط سود خود را در نظر گرفته باشند و مشتری مداری را پایه ی تولیدات خود قرار ندهند در طبع اجناس خوبی را به شما عرضه نخواهند داشت.
انتخاب جرثقیل سقفی
برای انتخاب جرثقیل سقفی مناسب، به چند نکته کلیدی توجه کنید:
1. **ظرفیت بار**: جرثقیل با ظرفیت بار مناسب را انتخاب کنید که بتواند وزن بار را تحمل کند.2. **طول دهانه**: یک جرثقیل با طول دهانه مناسب انتخاب کنید تا با عرض ناحیه‌ای که بار باید برداشته شود، مناسب باشد.3. **ارتفاع بالابر**: اطمینان حاصل کنید که جرثقیل دارای ارتفاع بالابر کافی برای رسیدن به ارتفاع مورد نیاز بار است.اجزای جرثقیل سقفی
کالسکه (crane trolley)
جرثقیل های دو پل (double girder crane) دارای آیتمی تحت عنوان کالسکه میباشند که جهت تامین حرکت عرضی میباشد زیرا حرکت وینچ دو کاره و فقط در جهت بالا و پایین است.در جرثقیل های سقفی تک پل (single girder crane)وینچ (hoist) 4 کاره است و حرکت به هر چهار جهت توسط وینچ تامین میگردد.
ارتفاع تیر کرین (crane boom)چه مقدار میباشد؟
ارتفاع تیر کرین (crane boom)در حالت استاندارد حداقل 30 سانتی متر میباشد که در حالت کلی نیز بین 40 تا 50 سانتی متر میباشد.در موارد خاص میتواند اندازه ی بزرگ تر نیز داشته باشد که البته این بستگی به پروژه دارد. کیسی عملی که در این مورد میتوان مثال زد پروژه ای است که ما در مهریز یزد انجام دادیم و …
چه زمانی ازجرثقیل تک پل(single girder crane) و چه زمانی از جرثقیل دو پل (double girder crane) استفاده میکنیم؟
اگر دهانه سوله زیر 20 متر باشد یا تناژ جرثقیل زیر 10 تن باشد ،از جرثقیل تک پل و در صورتی که دهانه بالای 20 متر باشد یا تناژ جرثقیل بالای 10 تن باشد از جرثقیل سقفی دو پل استفاده میشود.
فرمدهی جرثقیل سقفی
اگر جرثقیل سقفی سوله تک پل باشد فرم دهی آن رو به پایین و اگر دو پل باشد فرمدهی آن رو به بالا خواهد بود.
جرثقیل سقفی توسط راهبر جرثقیل (crane operator)جا به جا میشود و توسط وینچ عملیات بلند کردن اشیا صورت میگیرد،جرثقیل های دو پل دارای مکانیزمی تحت عنوان کالسکه میباشند که حرکت عرضی را انجام میدهد.راهبر جرثقیل سقفی روی ریل هایی حرکت میکنند که از جنس فولاد و به شکل شمش های چهار پهلو میباشند،البته از ریل های راه آهن قطار هم میتوان استفاده کرد که با توجه به عدم صرفه اقتصادی این کار توصیه نمیشود مگر در موارد خاص زیرا با اینکه استهلاک شمش های فولادی بالاتر از ریل های قطار میباشد اما اختلاف قیمت بین این دو متریال به قدری فاحش است که استفاده از شمش های فولادی به صرفه تر است.
قبل از ساخت سوله ی خود باید در مورد جرثقیل های سقفی خود نیز تصمیم گیری کنید،در این مورد مقاله ی ساخت سوله را بخوانید تا در هنگام ساخت سوله کلاهتان را برندارند.
انواع وینچ جرثقیل سقفی
کابل وینچ های جرثقیل های سقفی سوله(overhead crane hoist) به دو نوع زنجیری (chain hoist) و سیم بکسلی (wire rope hoist) وجود دارند.وینچ زنجیری قوی تر است اما استهلاک آن بالا میباشد و برای کاربرانی بهتر است که هر روز تعداد کمی جا به جایی نیاز داشت باشند.تقریبا 90 درصد وینچ های مورد استفاده در بازار سیم بکسلی میباشند.وینچ های زنجیری (wire rope hoist)معمولا برای زیر 20 تن و حداکثر تا 5 تن استفاده میشوند اما نوع سیم بکسلی آن تا 200 تن نیز موجود است.(محدودیتی ندارد)
کابل بندی وینچ جرثقیل سقفی
(crane reeving)
وینچ جرثقیل های سقفی دارای کابل بندی های مختلفی میباشند که به نسبت های زیر میباشند:
1 به2
1به4
1به 6
و1به8
سیم بکسل
تا کلاس 5 تن کابل بندی 1به2 میباشد و از 5 تن به بالا میتوند 1به2 تا 1به4 باشد اما بهتر است که 1به4 باشد.
این تقسیم بندی از این جهت از که مشخص میکند به قلاب چند کابل وصل است.
نمونه کابل بندی شش به یک
لوازم جانبی جرثقیل‌های سقفی شامل قطعات یدکی و تجهیزات مرتبط با انواع جرثقیل‌های سقفی میباشد. این لوازم جانبی به منظور بهبود عملکرد، ایمنی و کارایی این دستگاه‌ها استفاده میشوند. برخی از لوازم جانبی جرثقیل‌های سقفی عبارت‌اند از:
- قطعات یدکی: شامل قطعاتی مانند کابل‌ها، قلاب‌ها، چرخ‌ها و تجهیزات مکانیکی که در صورت نیاز به تعویض یا تعمیر مورد استفاده قرار می‌گیرند.
- سیستم‌های کنترل و ایمنی: از جمله سیستم‌های ضد سقوط، سیستم‌های تشخیص حرکت ناخواسته و دستگاه‌های ایمنی مانند سوئیچ‌های اضطراری.
- تجهیزات الکتریکی: شامل موتورها، ترمینال‌ها، کنتاکتورها و سایر قطعات الکتریکی.
- ریل‌ها و رولرها: برای حرکت صاف و دقیق جرثقیل‌ها روی ریل‌ها و رولرها حرکت میکنند.
- تجهیزات نورپردازی و ارتباطی: مانند چراغ‌های هشدار، دستگاه‌های ارتباطی و نمایشگرها.
این لوازم جانبی به تناسب نوع و مدل جرثقیل سقفی و نیازهای محیط کاری انتخاب میشوند.ارتفاع مرده ی وینچ جرثقیل سقفی سوله
کابل های جرثقیل ها از حدی بیشتر جمع نمیشوند یعنی در بیشترین حالت جمع شدگی نیز همواره مقداری از کابل باز و به شکل آویزان میماند،به همین خاطرکه جرثقیل میتواند حداکثر تا جایی بار را بالا بیاورد که کابل وینچ جمع میشود.
موتور جرثقیل سقفی
(overhead crane motor)
جرثقیل های سقفی میتوانند به شکل تک موتور یا دور موتور میتوانند طراحی و ساخته شوند. البته جرثقیل دو موتور(dual motor crane) در صورتی طراحی میشود که ما بخواهیم برای هر سرعتی موتور جداگانه داشته باشیم ،که البته از لحاظ منطقی به صرفه تر است زیرا استهلاک جرثقیل های تک موتوره ی دو سرعته بالاتر میباشد.
موتور دو سرعته در جرثقیل های زیر 10 تن یک آپشن و برای 10 به بالا ضروری میباشد.در اکثر جرثقیل های ایرانی این مورد نیز وجود ندارد.
سرعت جرثقیل سقفی سوله
جرثقیل های سقفی دارای سرعت های مختلفی میباشند که اگر جرثقیل مجهز به اینورتر(inverter) باشد میتوان سرعت را تنظیم کرد ،همچنین سرعت جرثقیل سقفی با توجه به کابل بندی وینچ نیز تغییر میکند.
چرا به دو مدل سرعت احتیاج داریم؟چه کسانی نیاز دارند؟
در صنایع و موارد که احتیاج به دقت بیشتری برای بارگزاری میباشد مثل صنایع قالب سازی،ساخت ماشین آلات،مونتاژ و … که احتیاج به دقت بالایی در جا به جایی یا برداشتن و گذاشتن بار دارند مورد نیاز بیشتری است.
به طور مثال:
اگر سرعت جرثقیل در کابل بندی 1به2
سرعت کم 2 متر بر دقیقه و سرعت بالا 8 متر بر دقیقه باشد،در کابل بندی 1به4 این کابل بندی برای هر رعت نصف میشود ،یعنی برا سرعت پایین 1 متر بر دقیقه و برای سرعت بالا 4 متر بر دقیقه.
پس فرمول کلیه محاسبه تغییر سرعت جرثقیل بر اساس کابل های وینچ برابر است با:
با هر بار دو برابر شدن تعداد کابل ها ،سرعت جرثقیل نصف میشود.
فرمول ریاضی این موضوع به صورت زیر قابل بررسی است:
اگر؛
N تعداد کابل ها باشد و v سرعت باشد ،آنگاه:
2n=v/2
مبحث نهایی :
میتوانید برای خواندن مقاله کامل تر در مورد جرثقیل سقفی کلمه (جرثقیل سقفی سوله نوین سوله)را در گوگل سرچ کنید یا روی کلمه زیر کلیک نمایید.
ساخت و خرید و طراحی جرثقیل سقفی سوله
همچنین اگر قصد ساخت سوله و یا انجام پوشش سقف سوله خود را دارید میتوانید روی کلمات زیر کلیک کنید.
